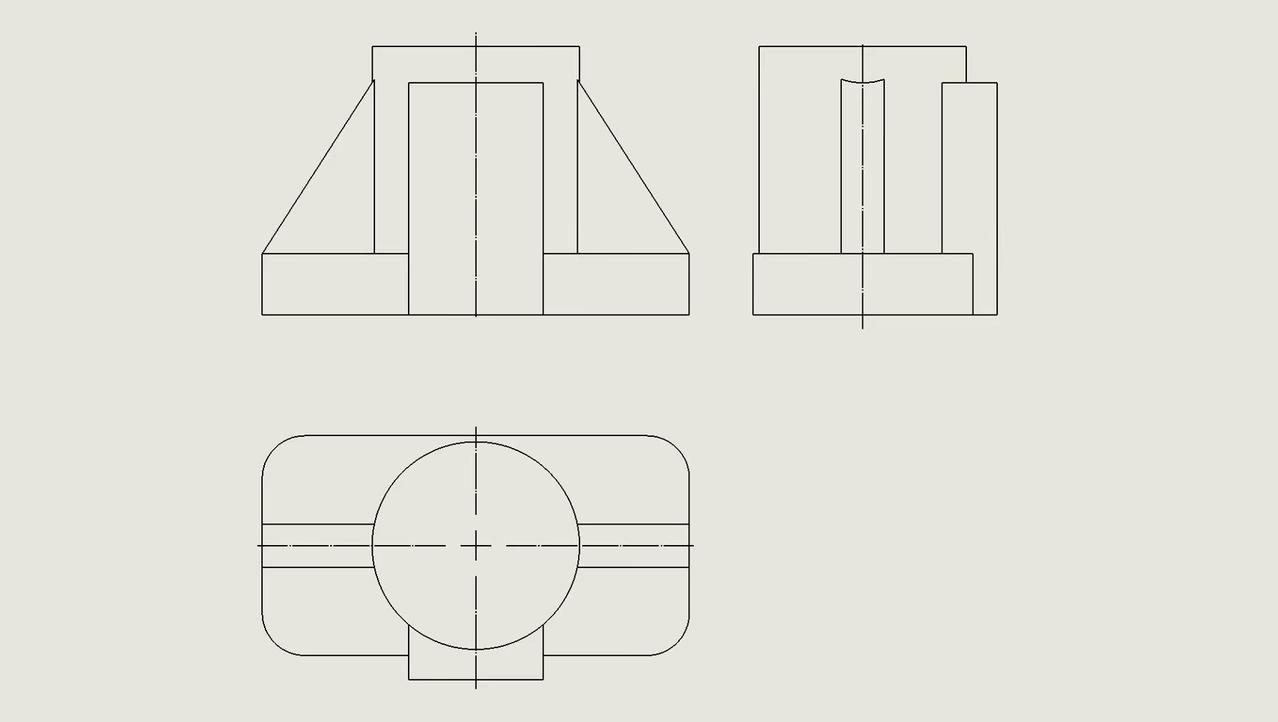

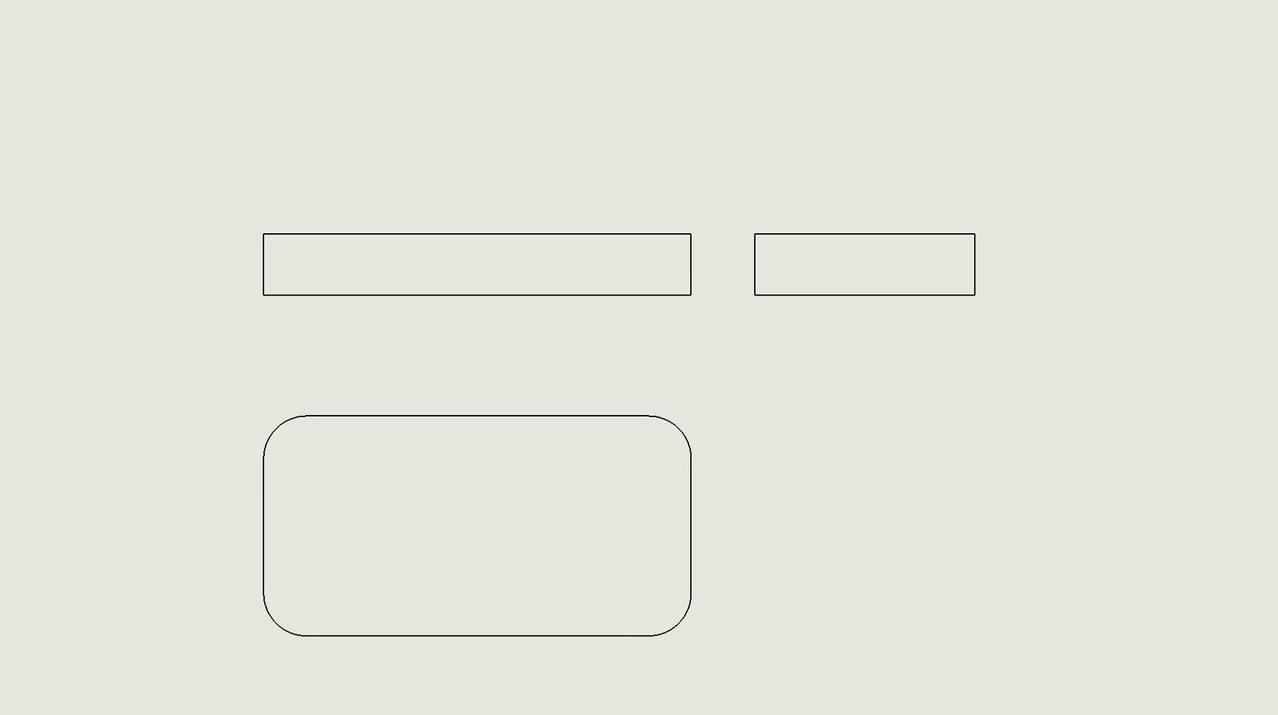

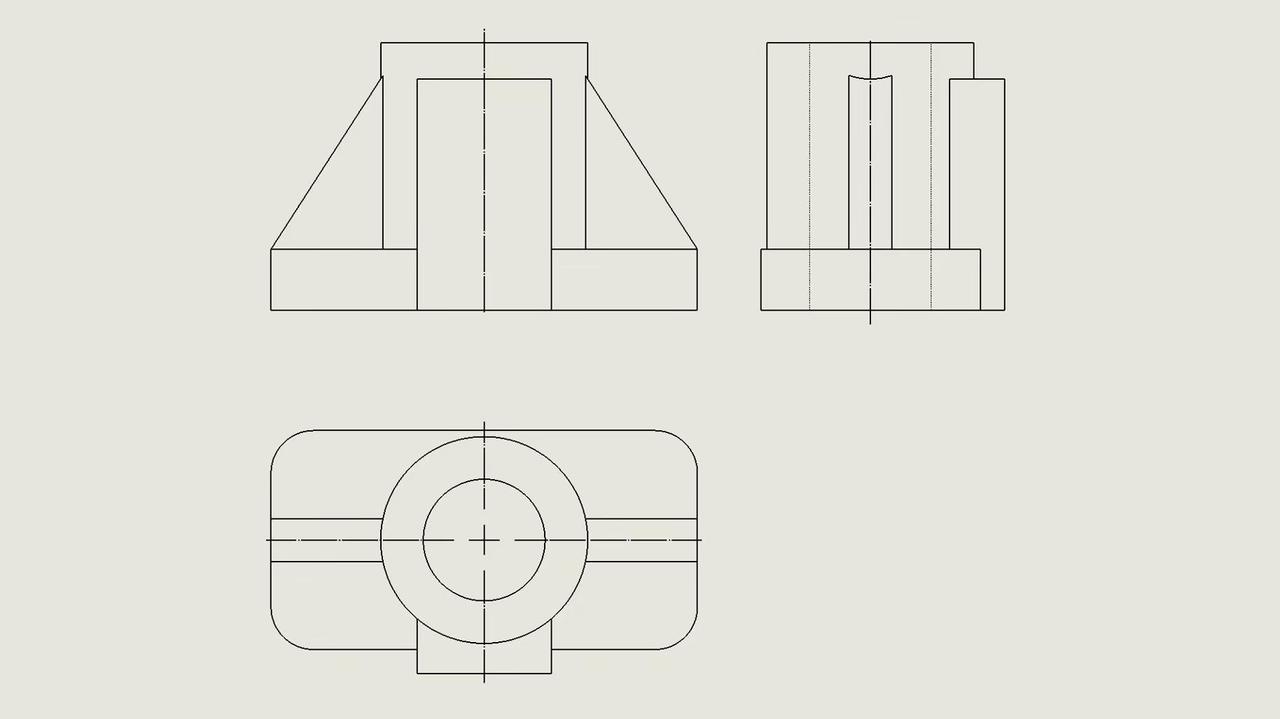

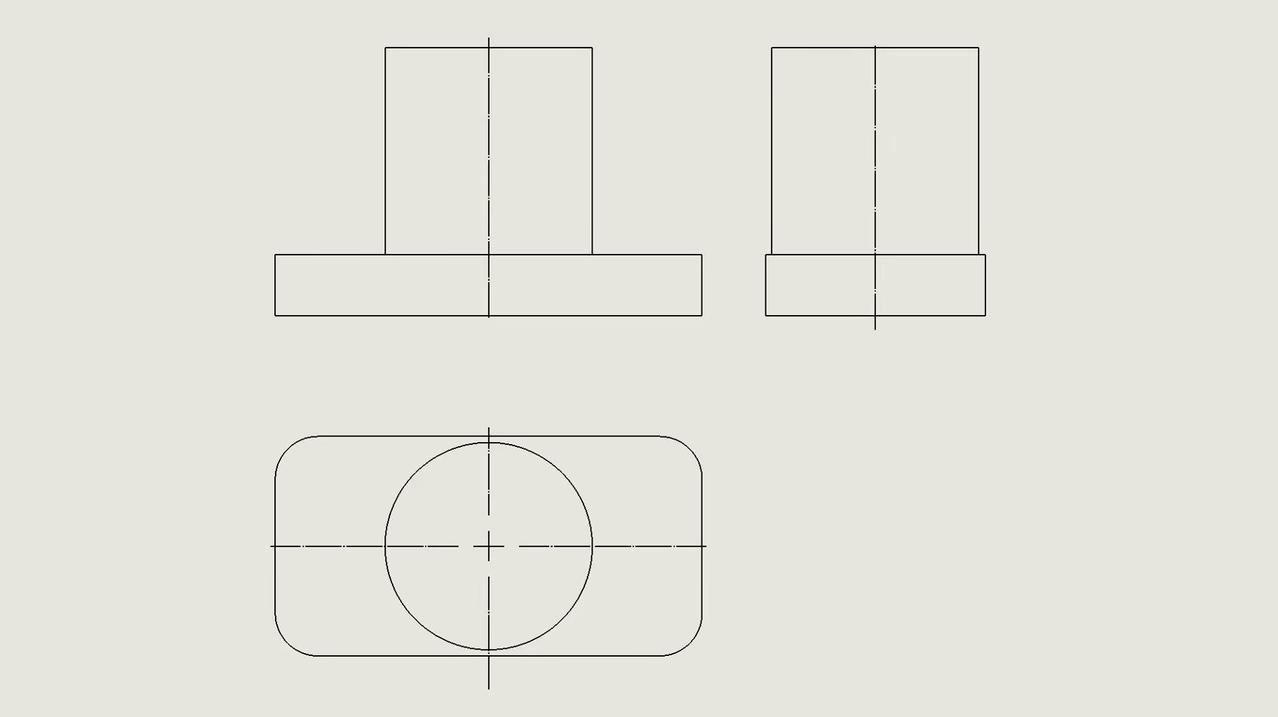

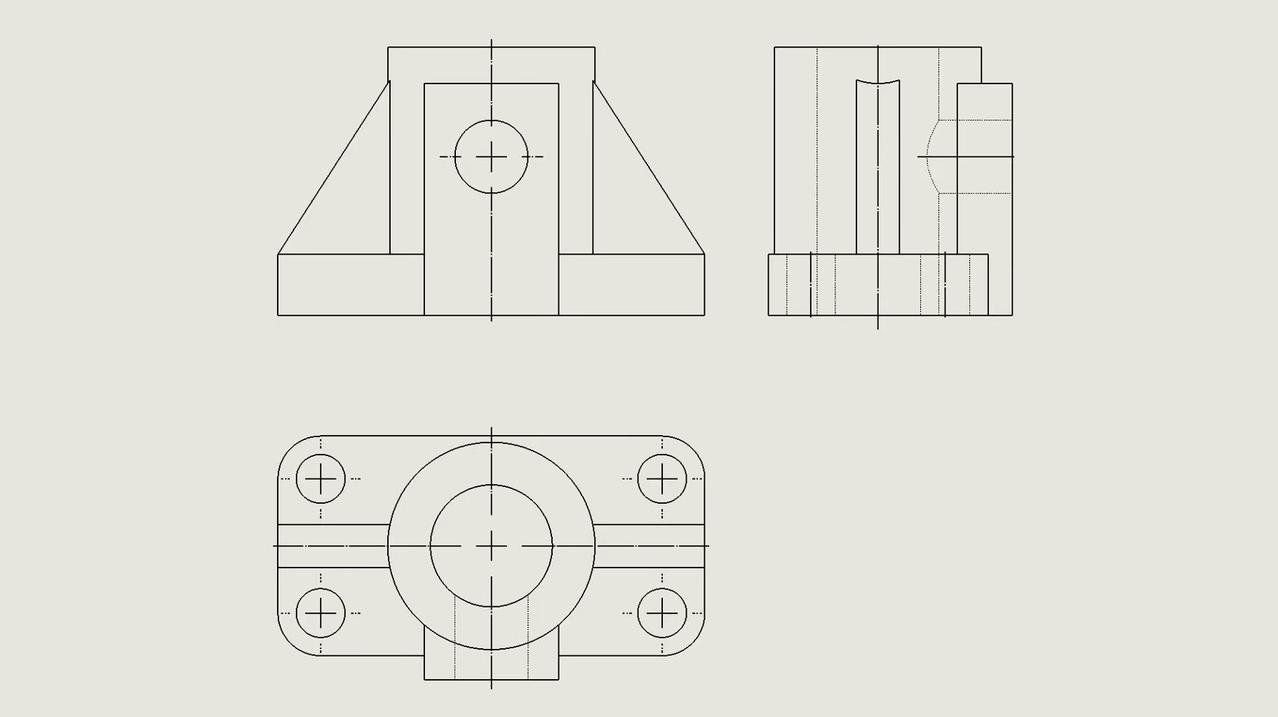

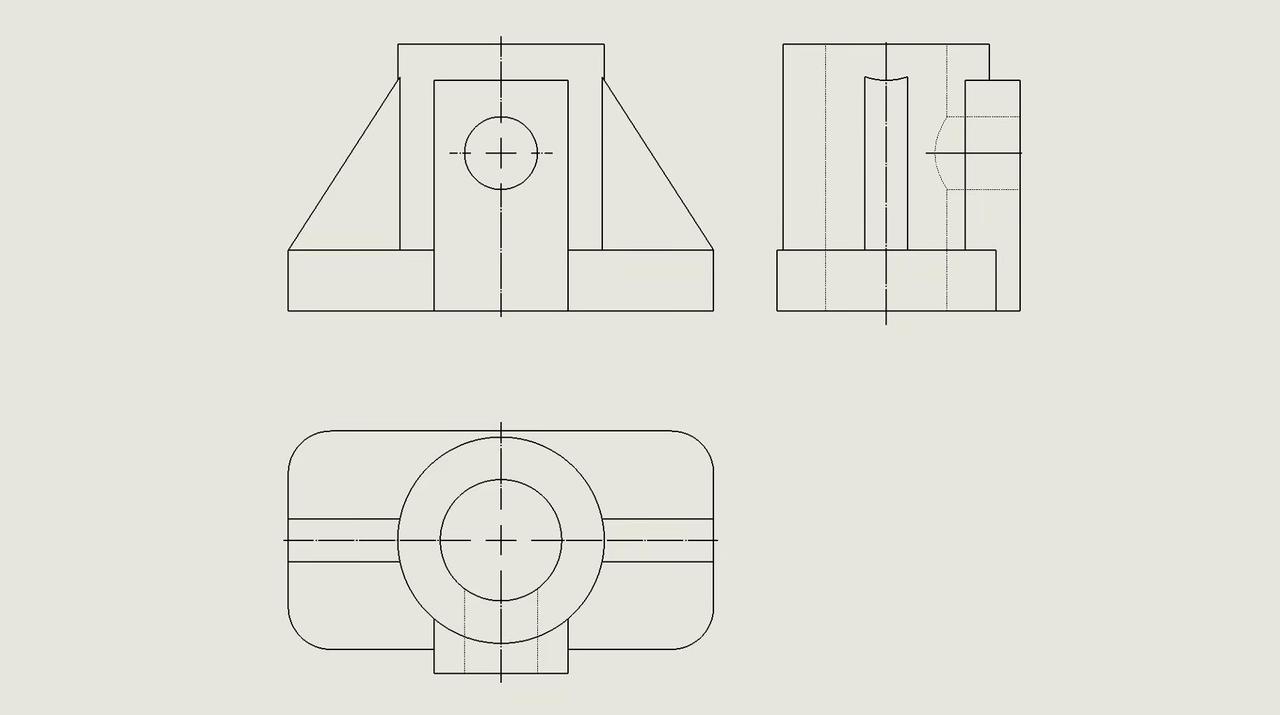

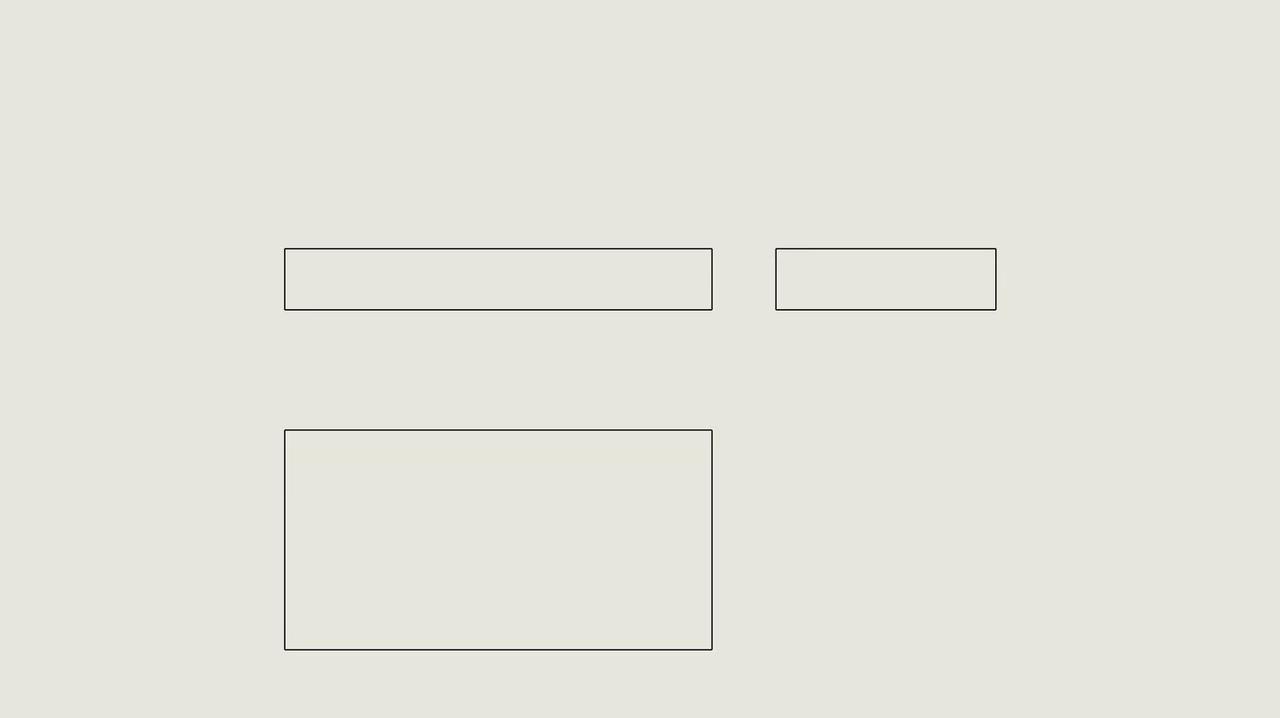

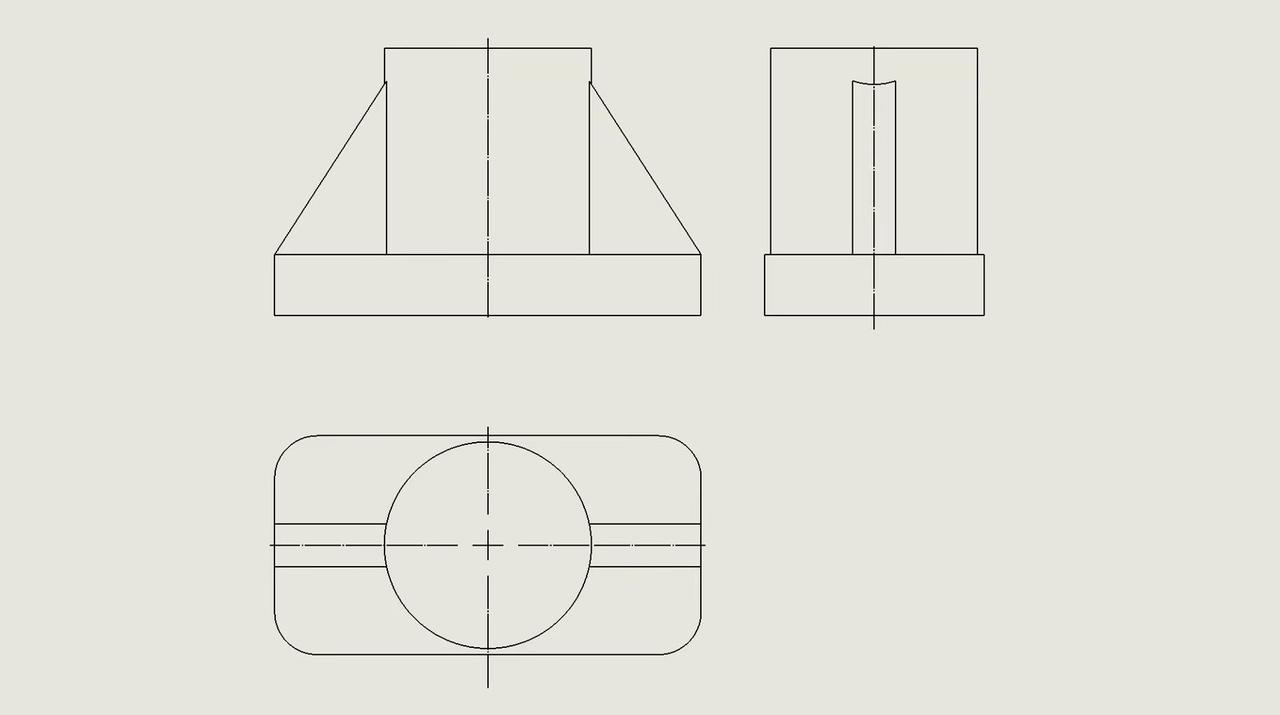

机械制图组合体拆分理解其结构与视图表达。这是通过主视图、左视图、俯视图表达的机械组合体，核心可以用「形体分析法」理解其结构与视图表达：1. 组合体的结构拆分（形体分析法）把组合体拆为几个基本形体，组合方式是「叠加 + 挖切」：底板：底部是带圆角的矩形板（俯视图的圆角轮廓），属于基础形体；中间圆筒：底板上方叠加一个圆筒（主视图的圆孔、俯视图的同心圆、左视图的圆柱投影），同时圆筒被挖切出中心通孔；加强肋板：底板与圆筒之间叠加 2 个三角形肋板（主视图的三角形轮廓、左视图的肋板线条），起加固作用；螺栓孔：底板上挖切出 4 个对称分布的螺栓孔（俯视图的 4 个带十字线的圆，用于安装固定）。2. 三视图的表达作用主视图：展示组合体的正面形状（圆筒、肋板、底板的正面轮廓）；左视图：展示侧面结构（肋板的厚度、圆筒的侧面、底板的分层）；俯视图：展示顶部布局（底板的圆角形状、圆筒的同心圆、螺栓孔的分布）。3. 三视图的投影规律遵循「长对正（主俯）、高平齐（主左）、宽相等（俯左）」的基本规则，比如主视图中圆筒的高度，和左视图中圆筒的高度是对齐的。机械制图 工程制图 SolidWorks 机械制图与识图
