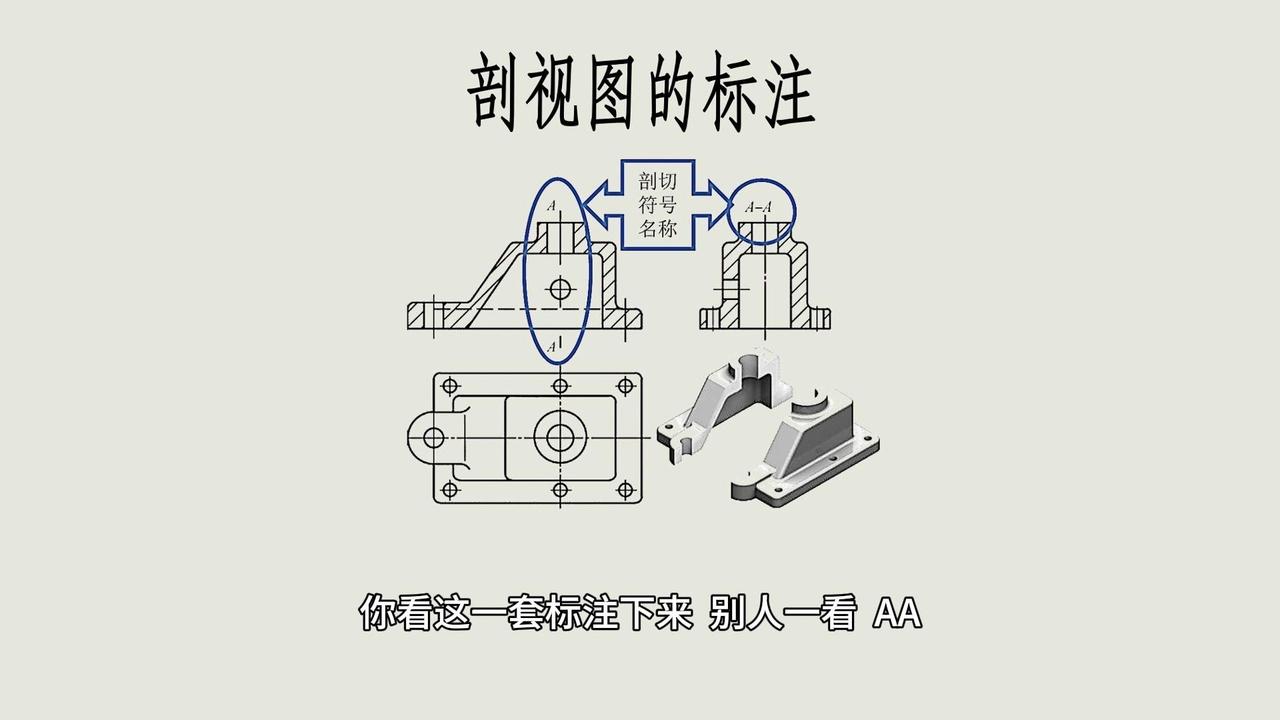

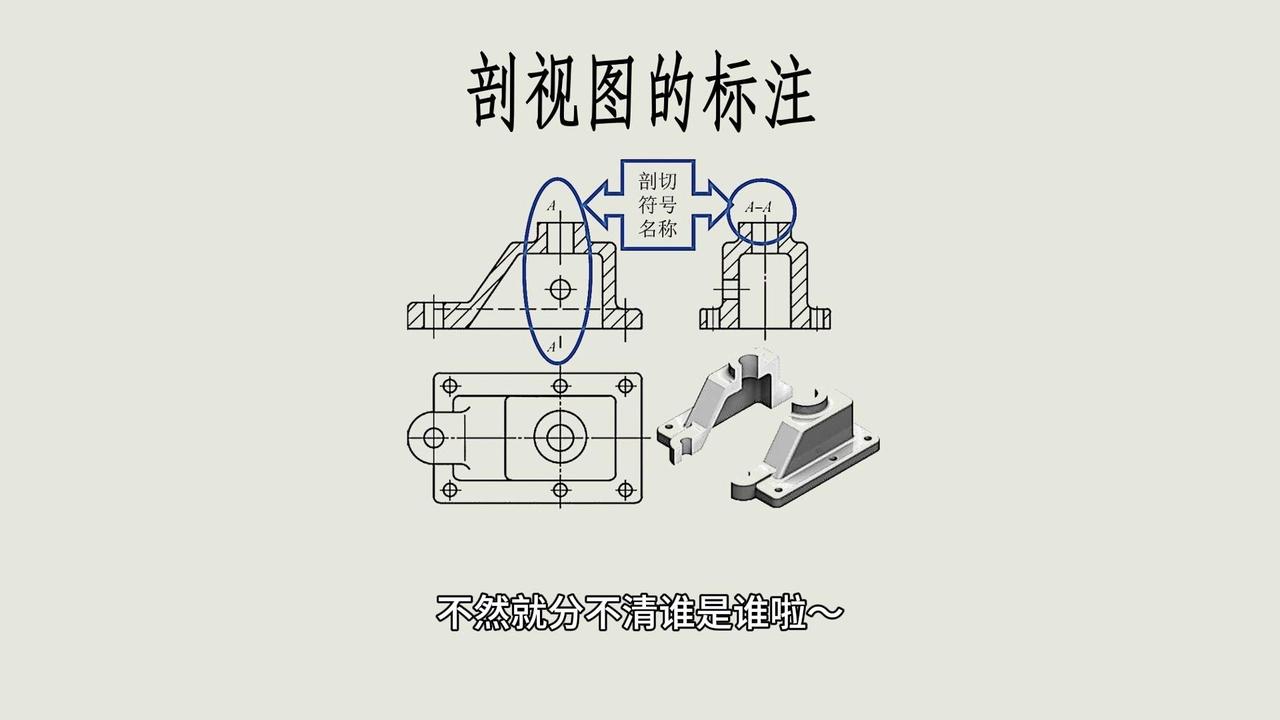

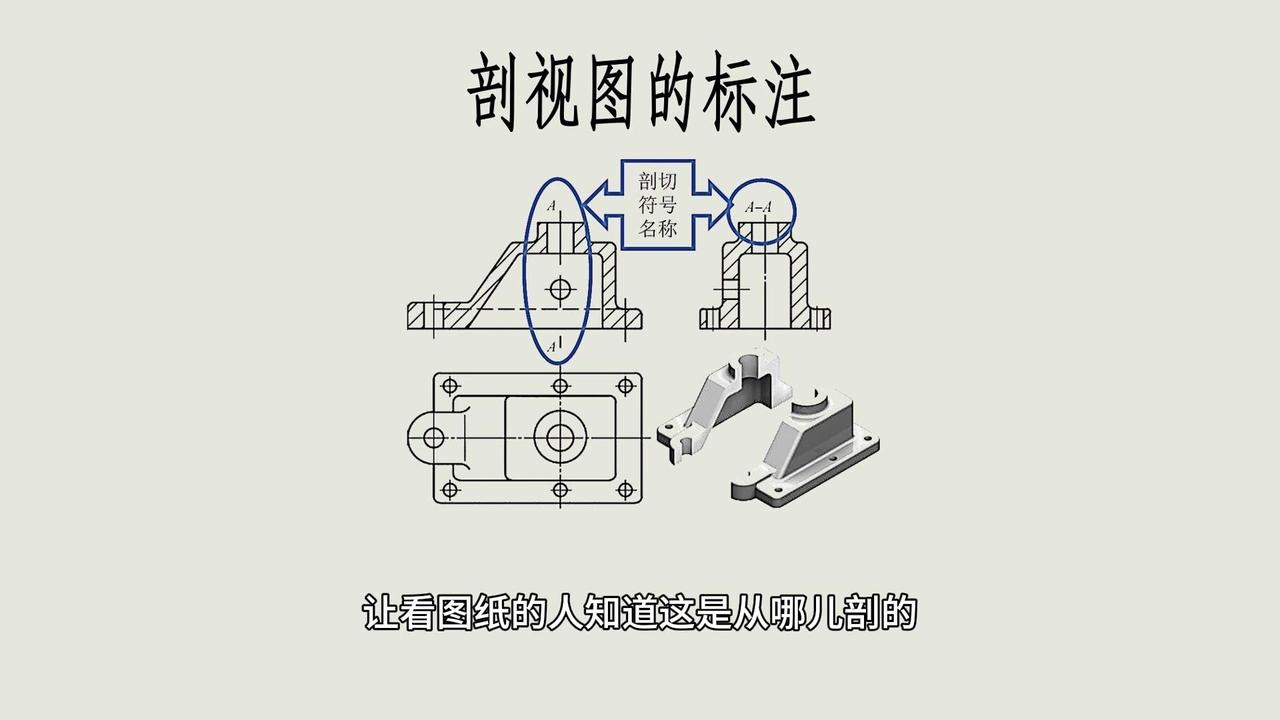

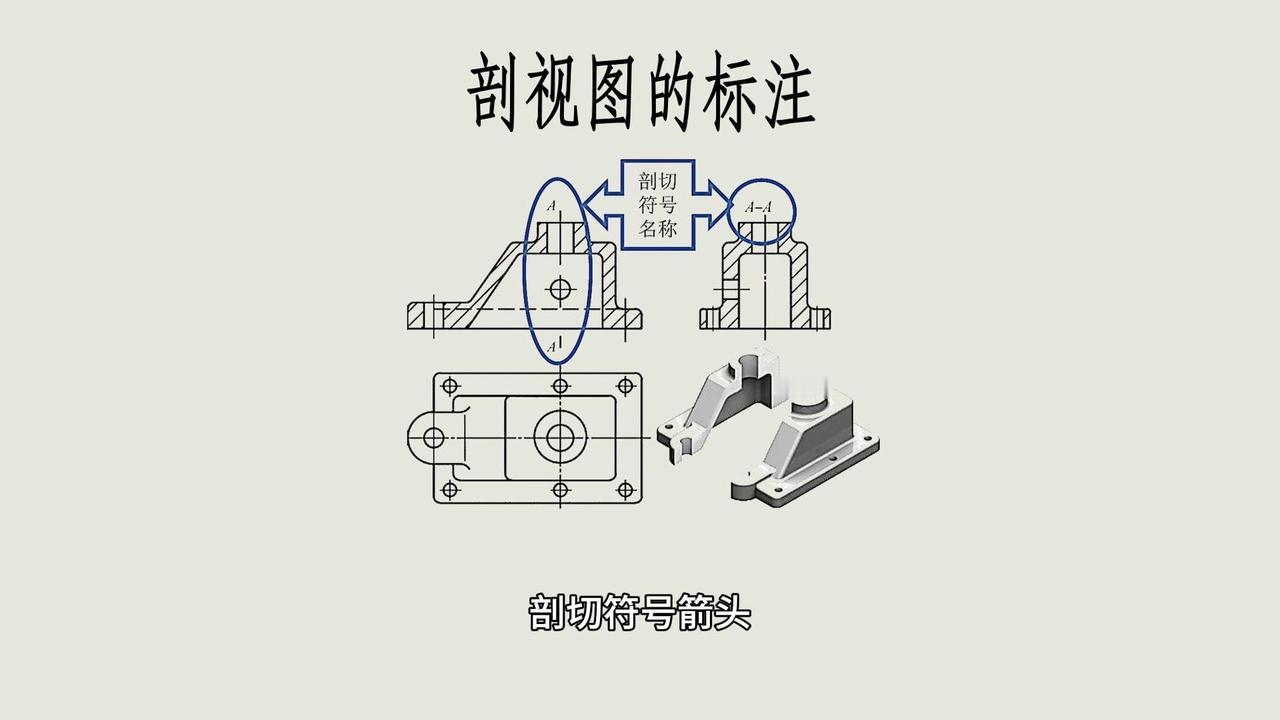

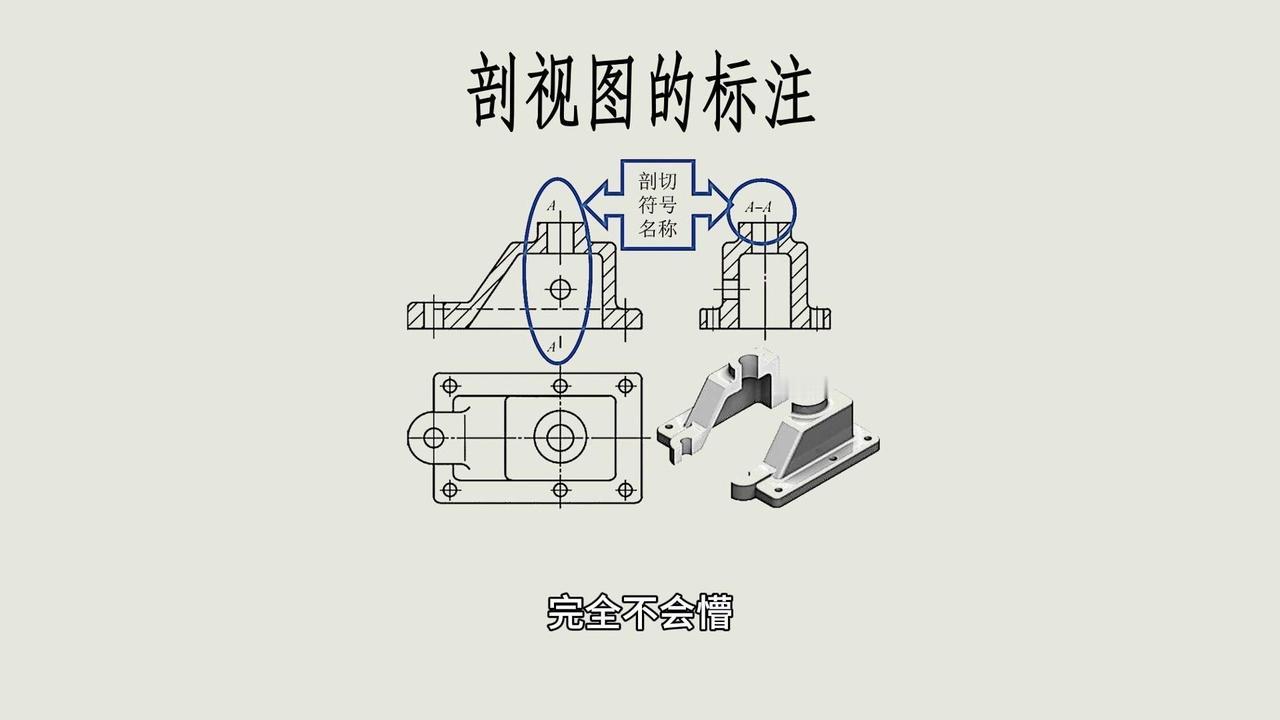

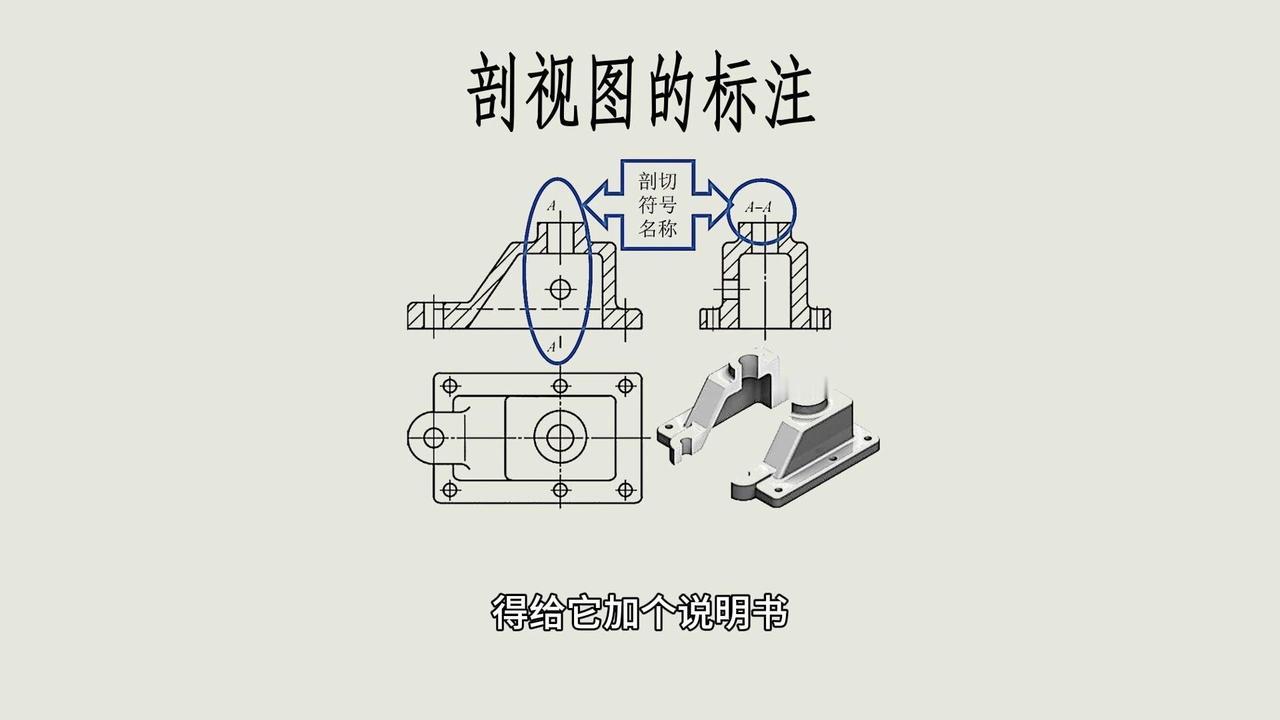

画好剖视图后，标注是关键，不然别人看不懂从哪剖、朝哪个方向看。一般要标三样：名称、剖切符号、箭头，咱们一个个说。

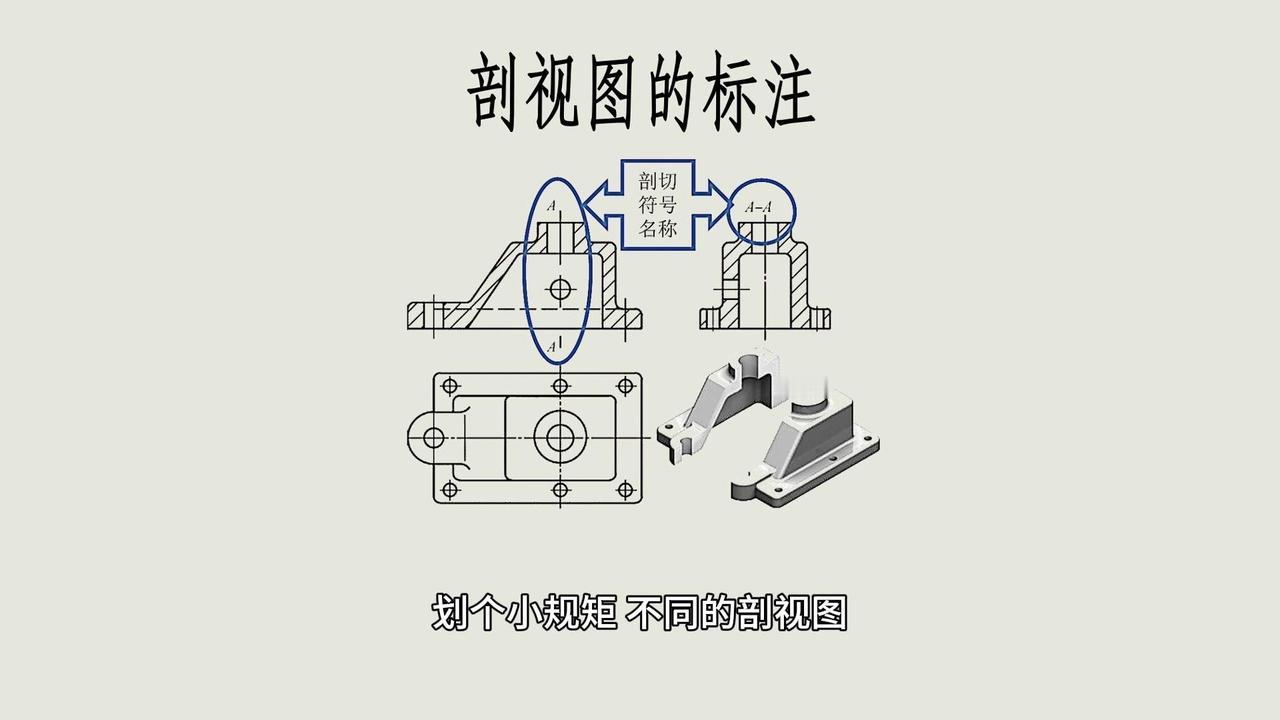

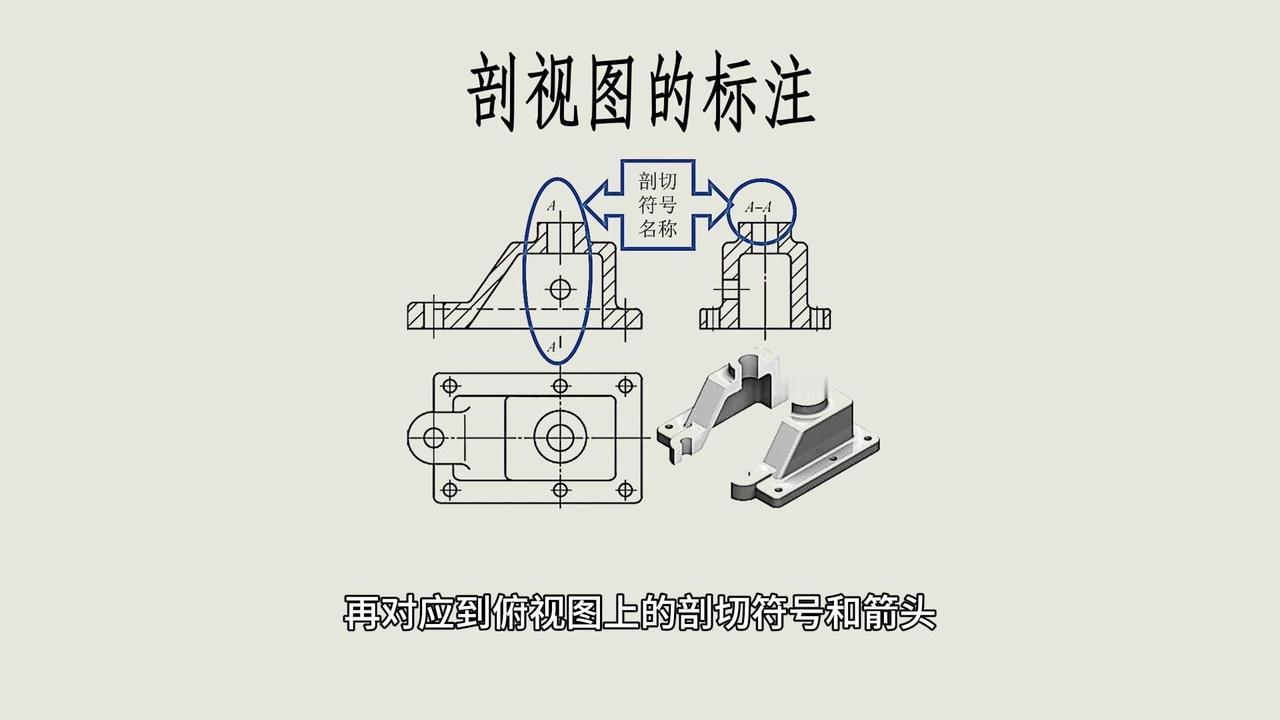

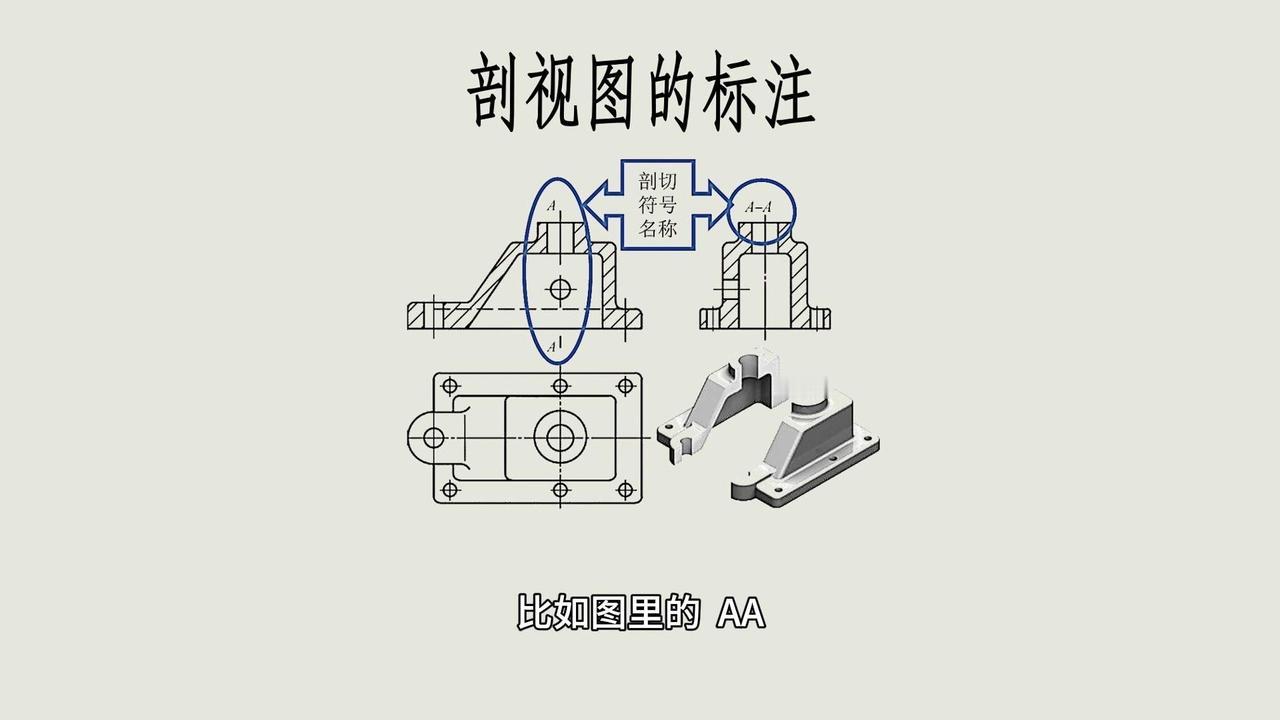

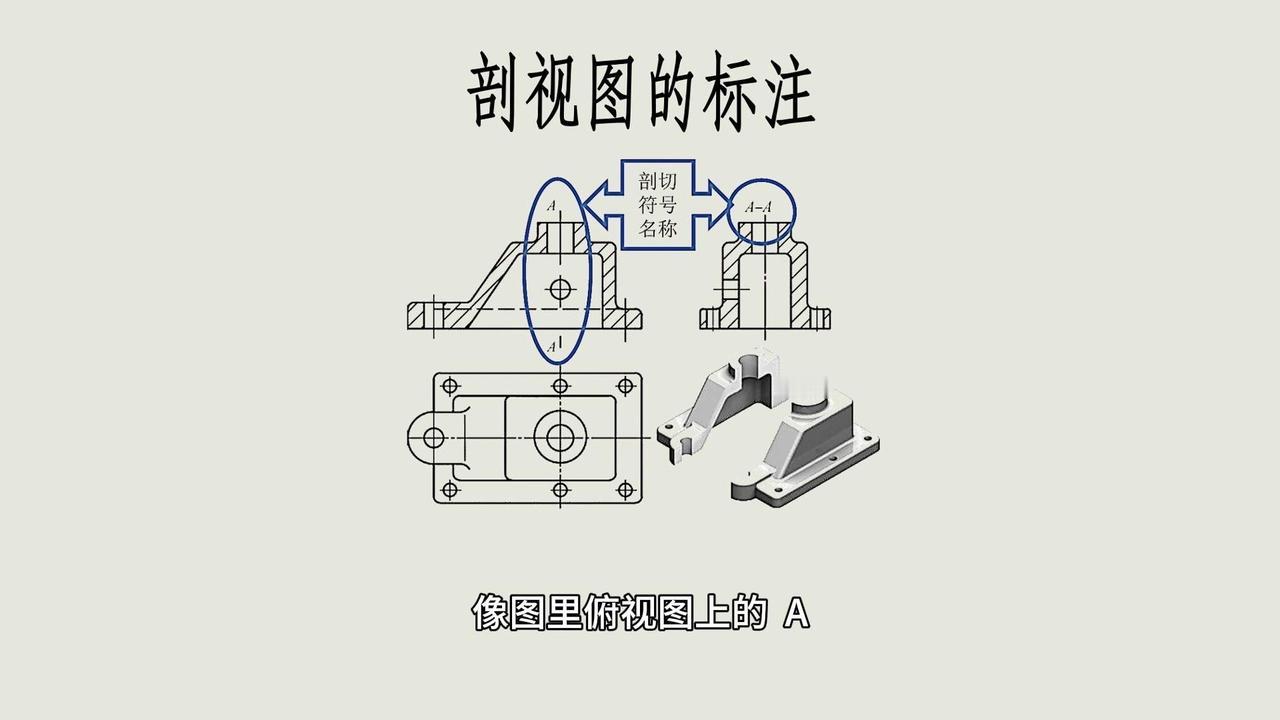

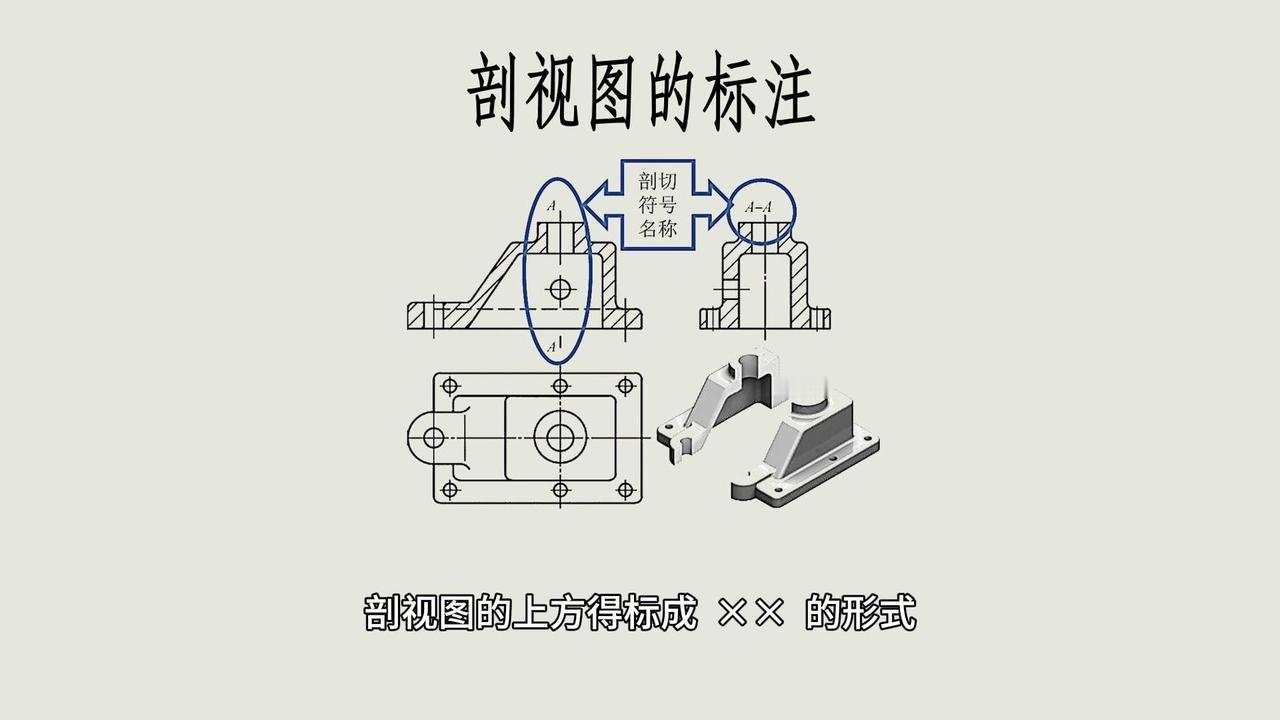

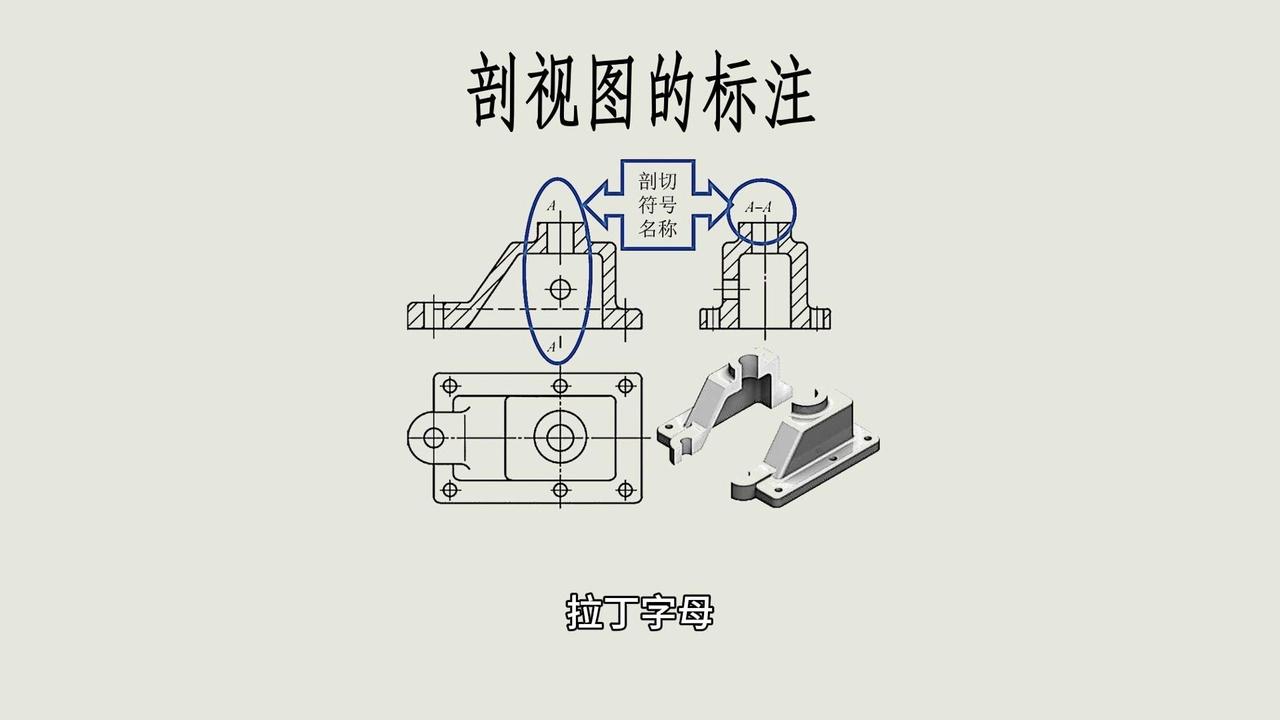

1️⃣名称：剖视图上方要用"A-A"这样的形式标注，剖切符号旁边也要写相同的大写拉丁字母，比如俯视图上的"A"。不同剖视图用的字母不能重复，不然会分不清。

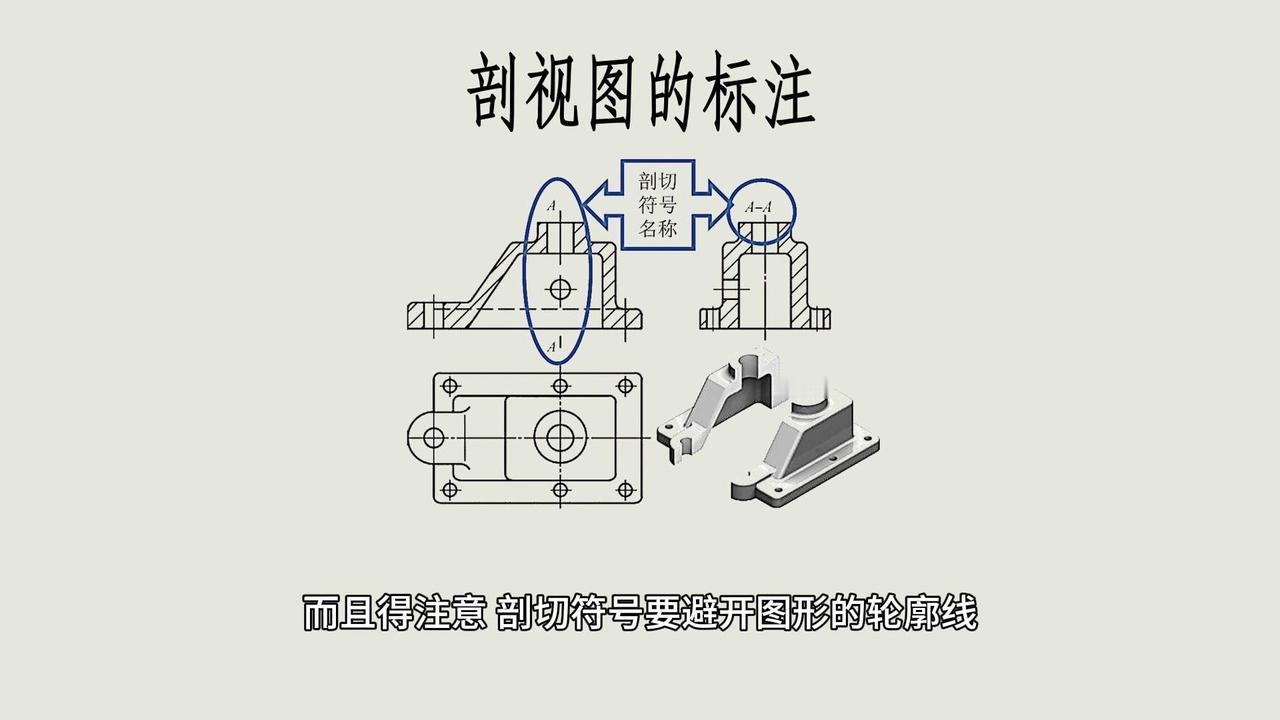

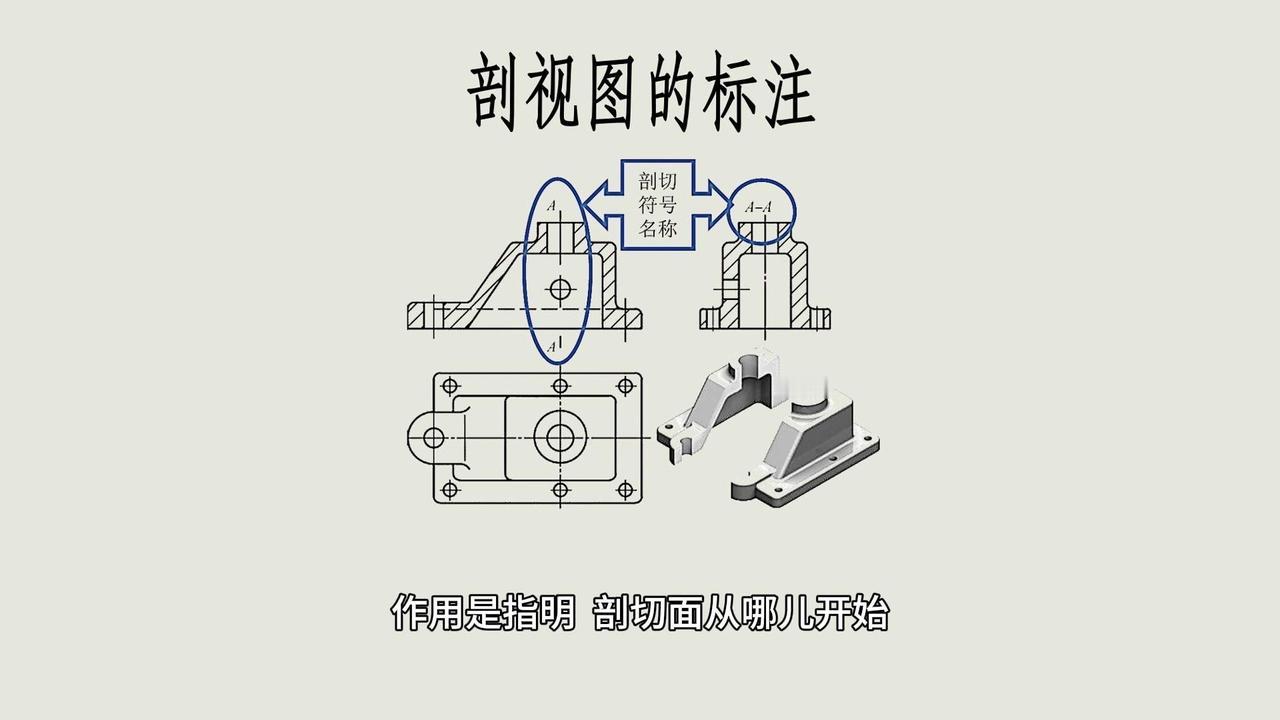

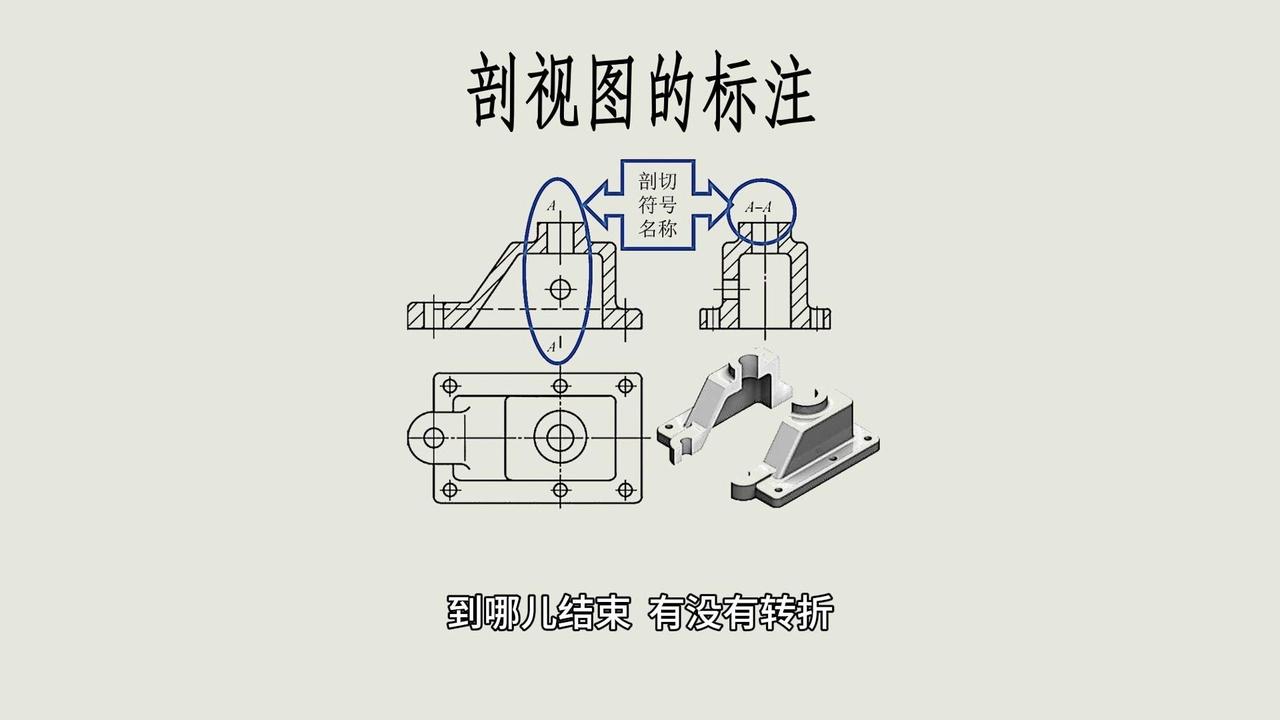

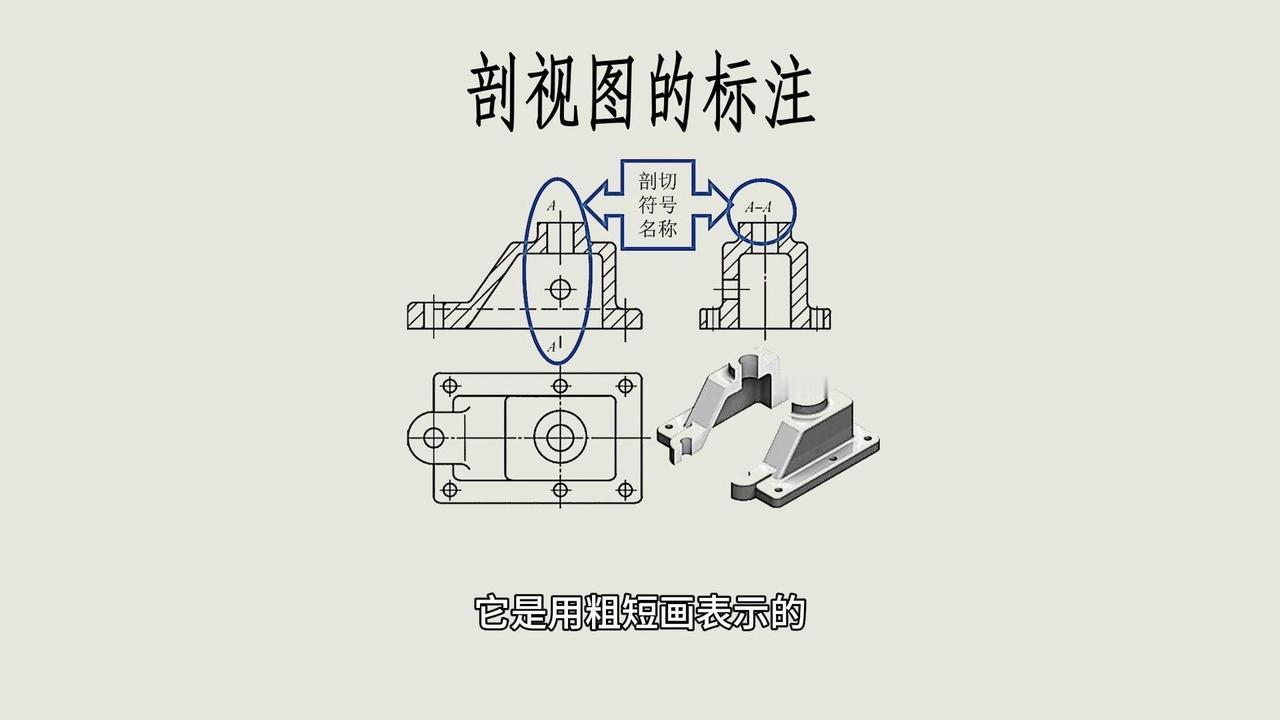

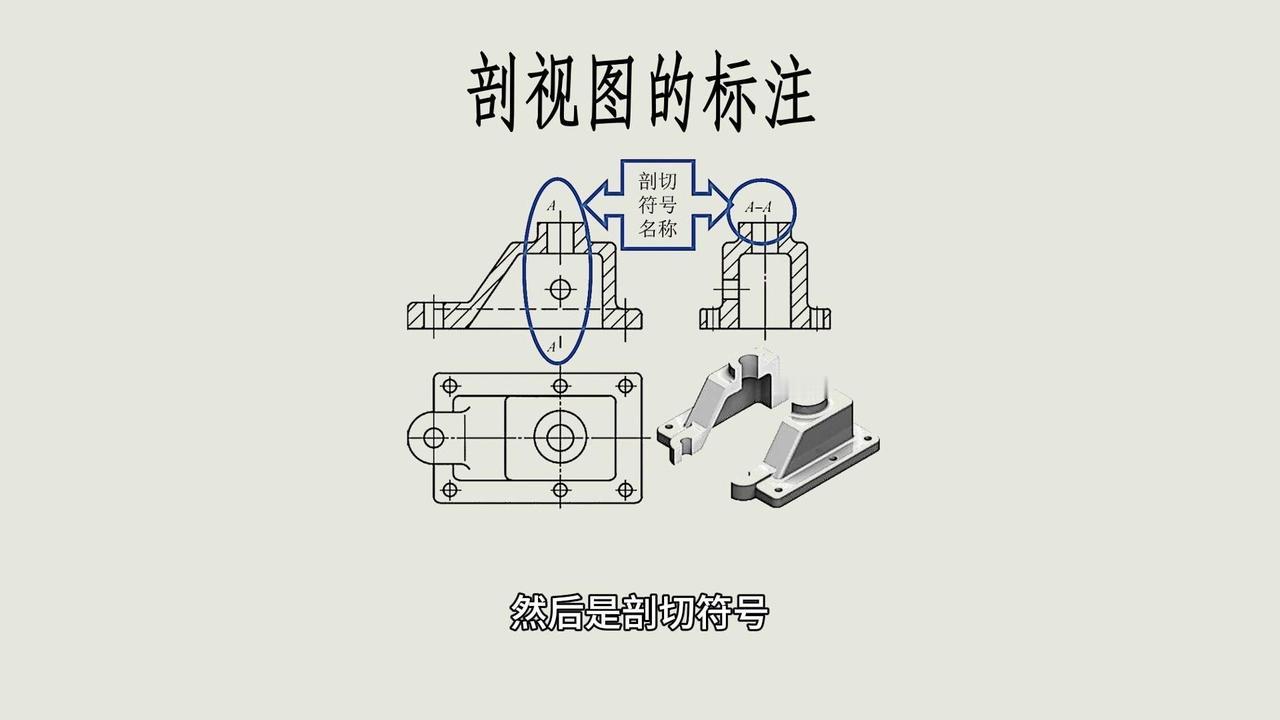

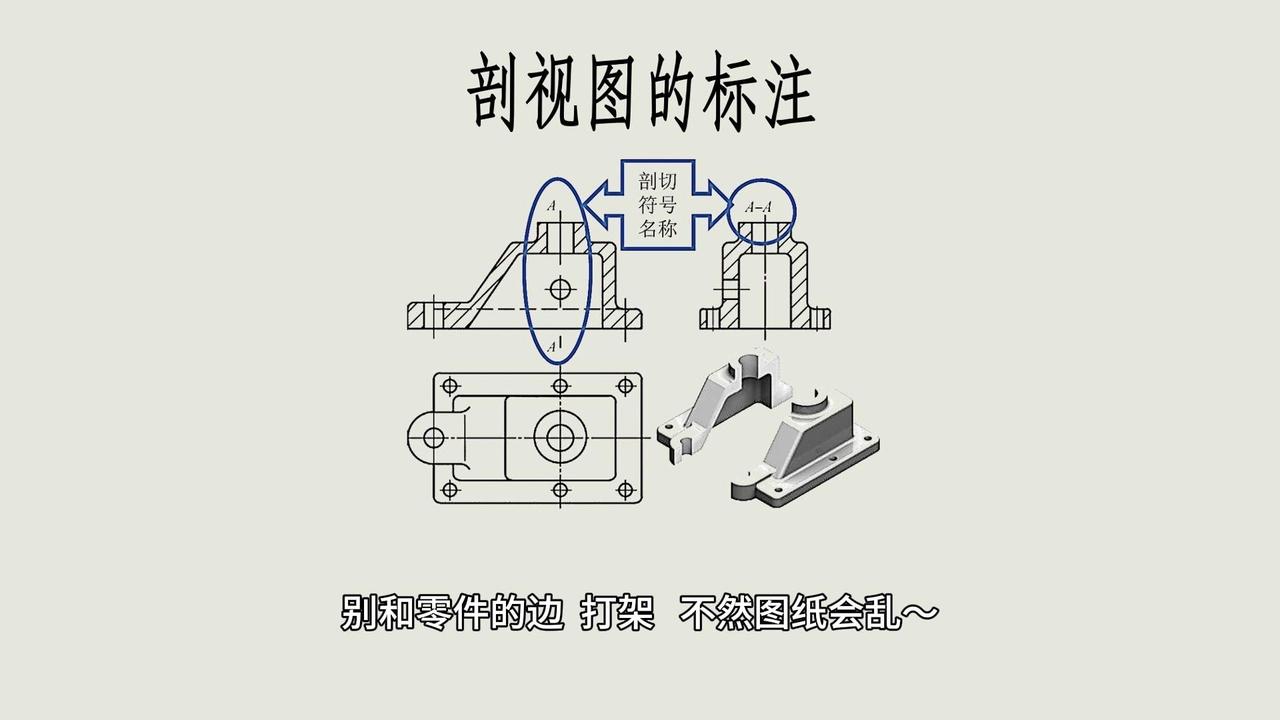

2️⃣剖切符号：用粗短画表示，作用是指明剖切面从哪开始到哪结束，有没有转折。要注意避开图形的轮廓线，别和零件的边混在一起，不然图纸会乱。

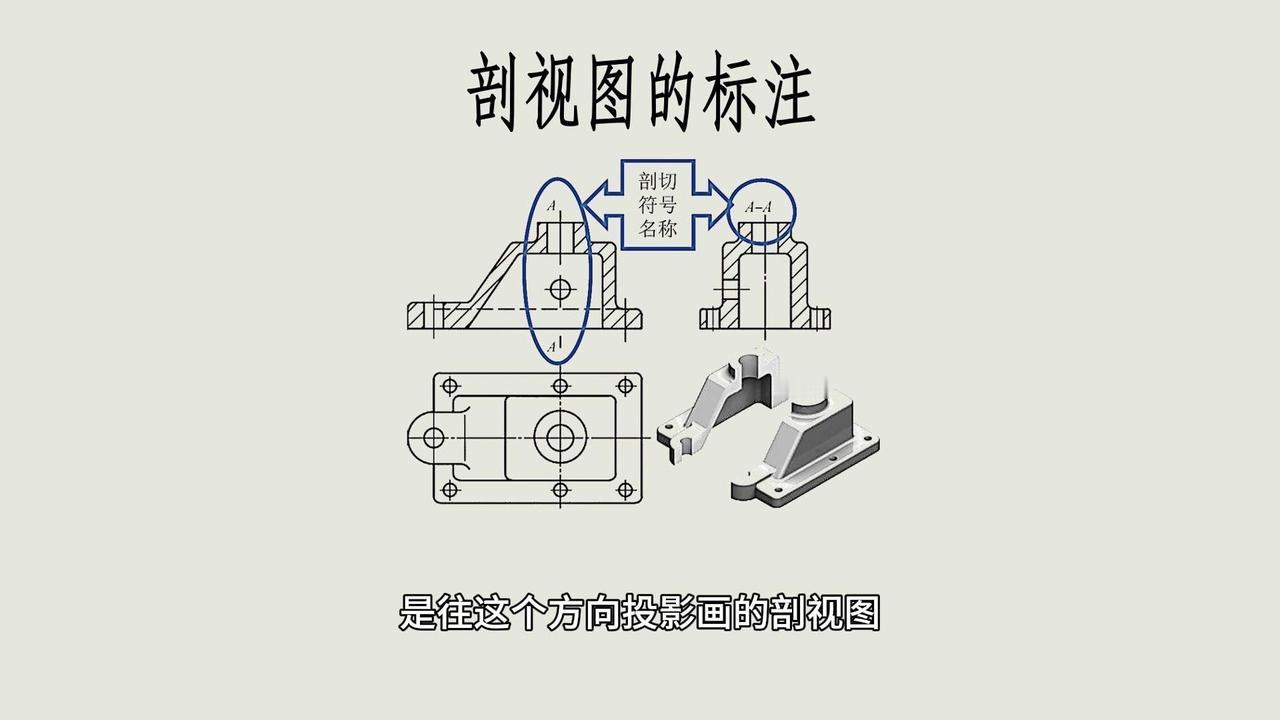

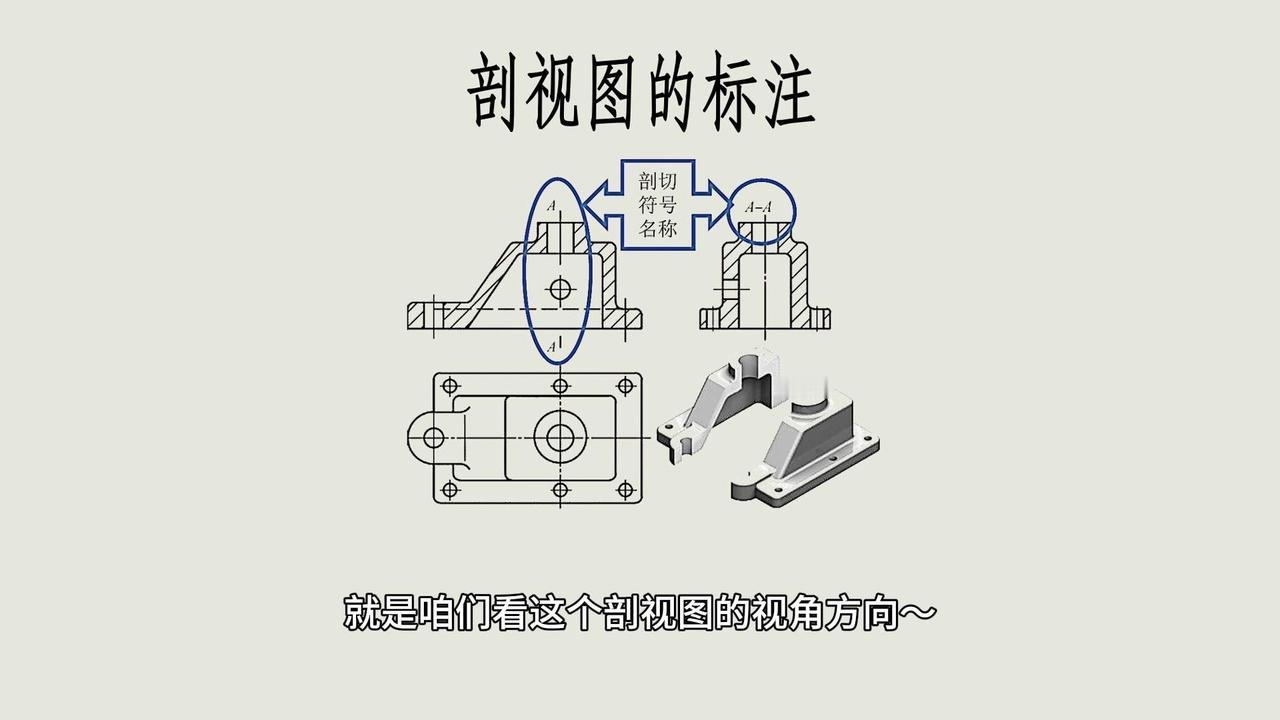

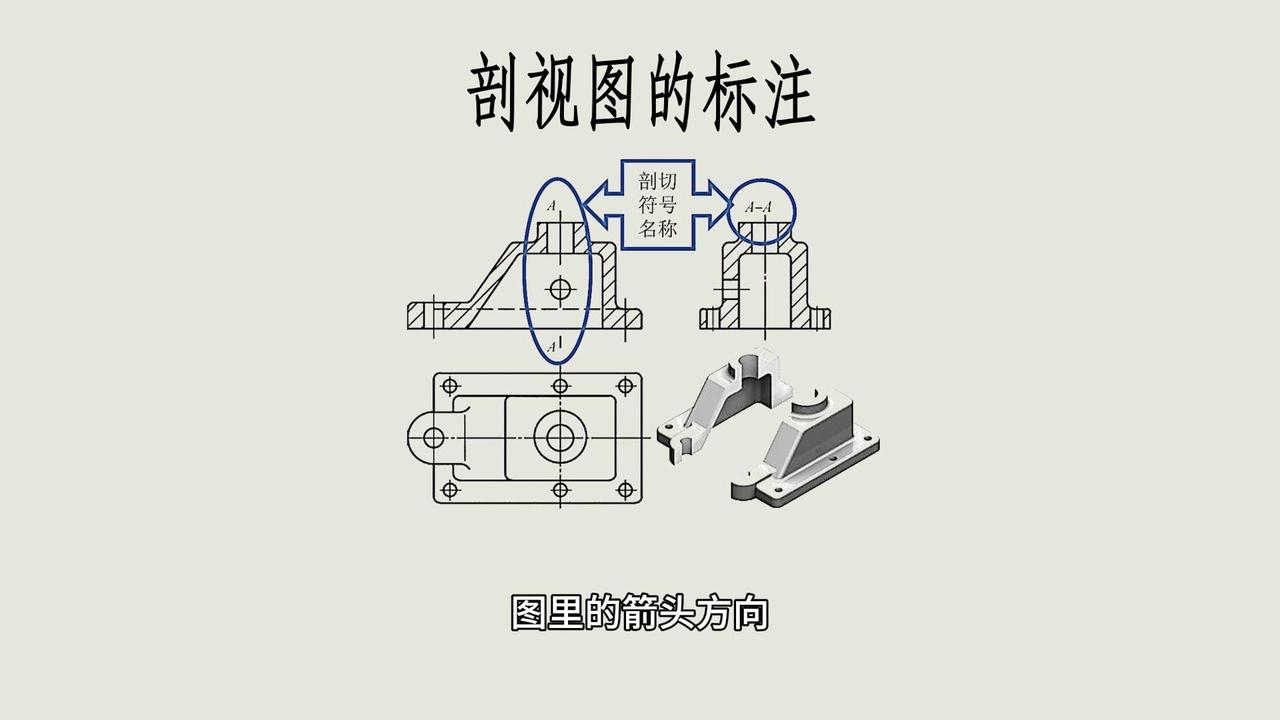

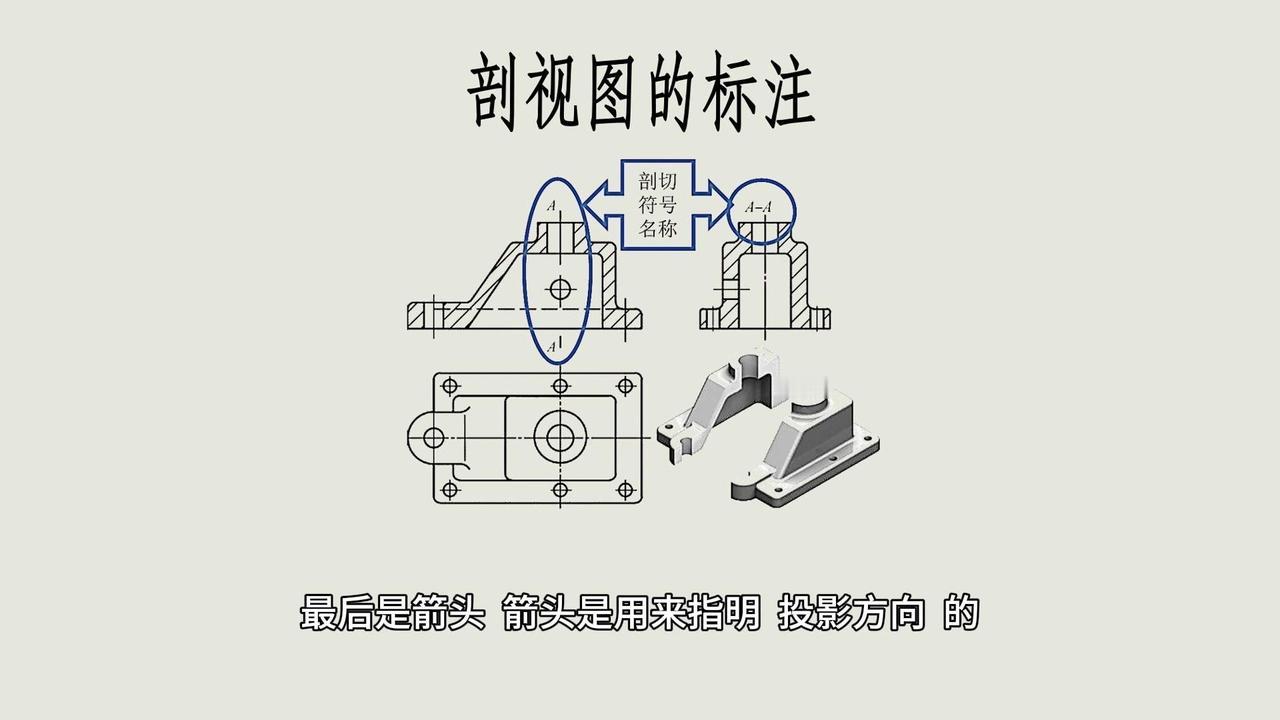

3️⃣箭头：用来指明投影方向，告诉别人剖完之后是往哪个方向投影，箭头方向就是看剖视图的视角方向。

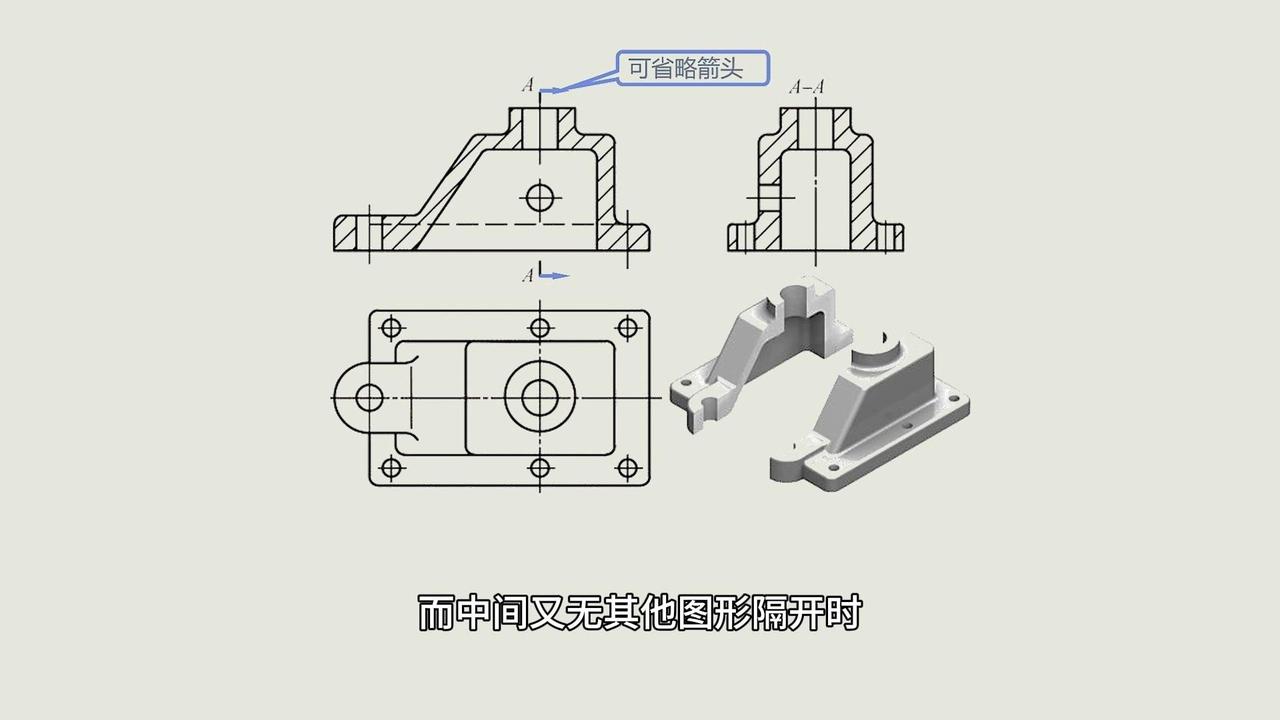

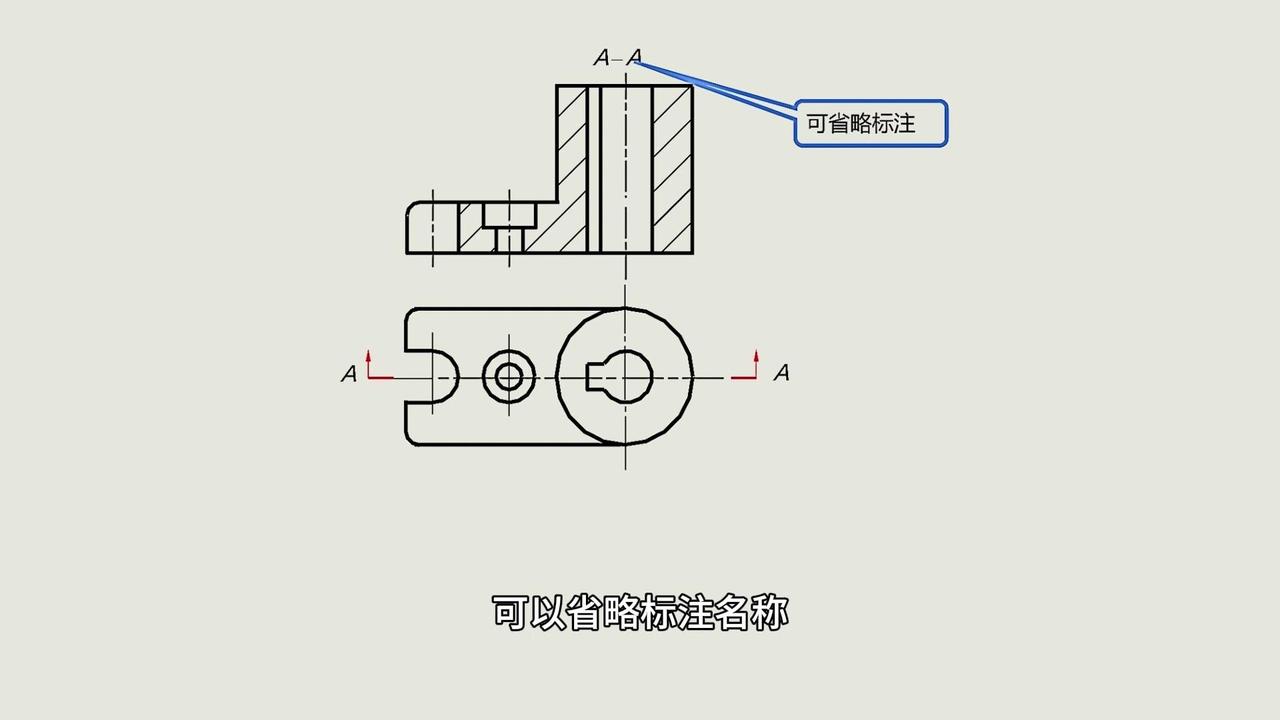

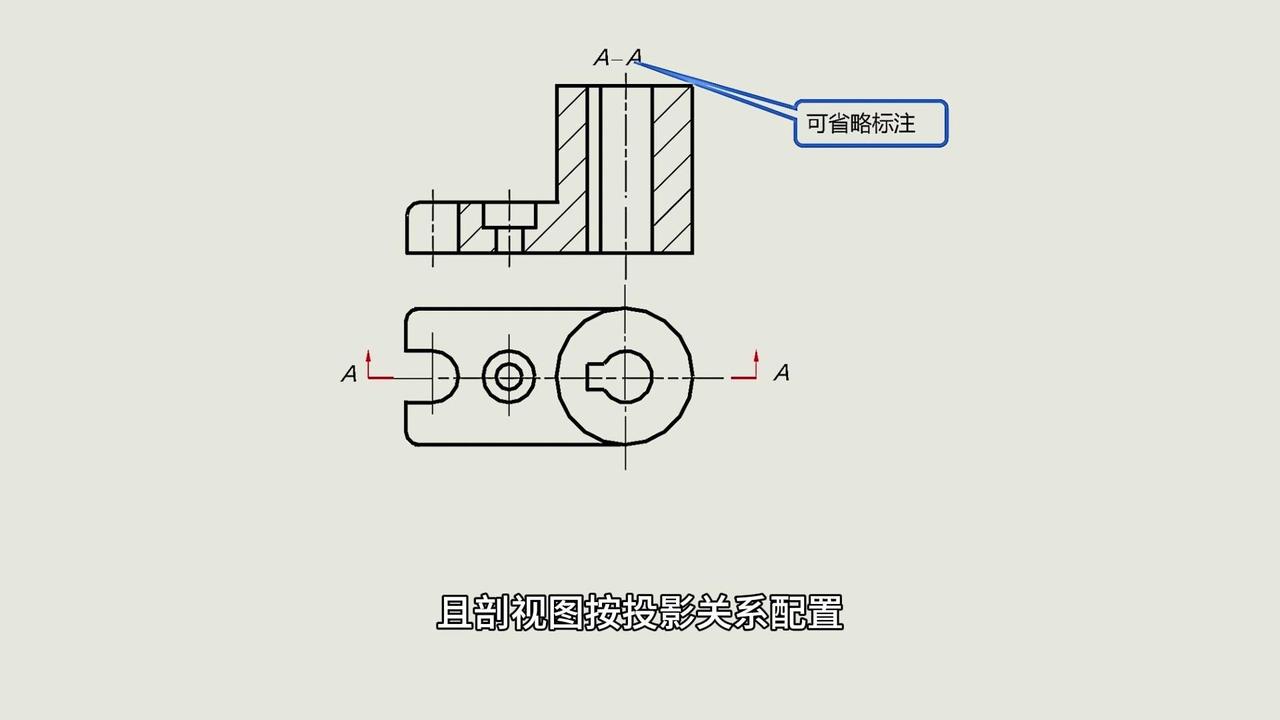

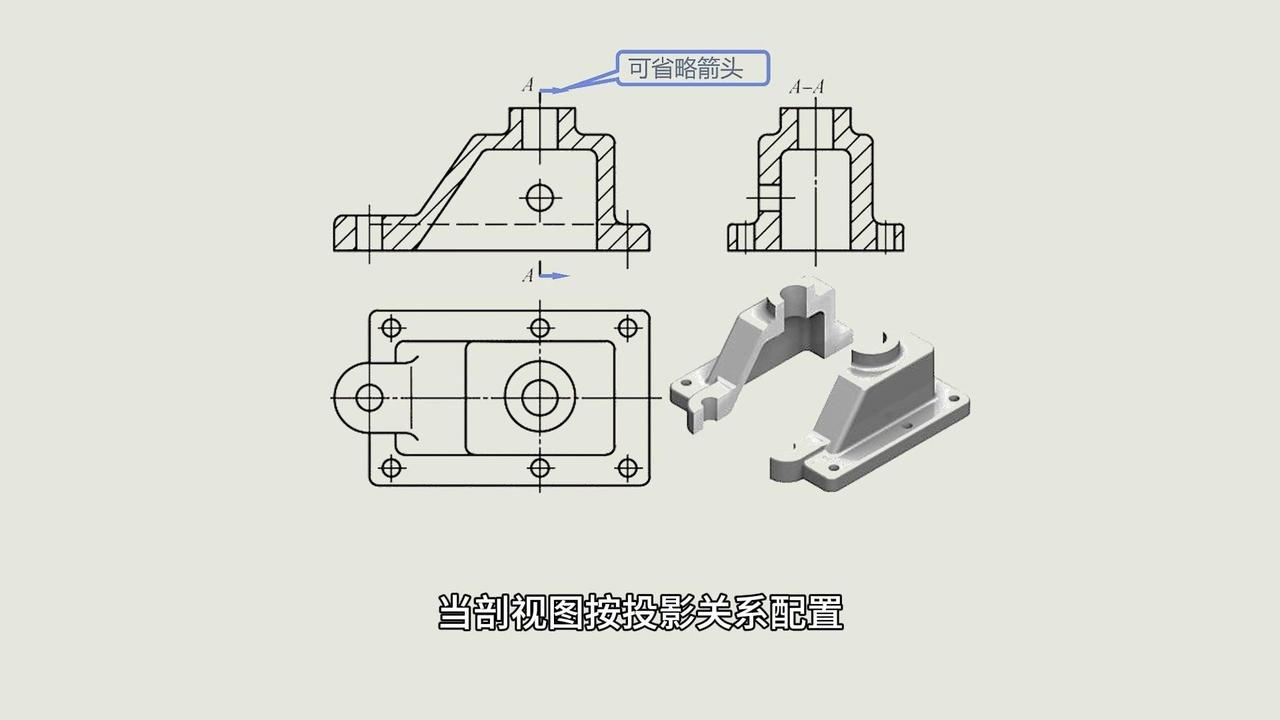

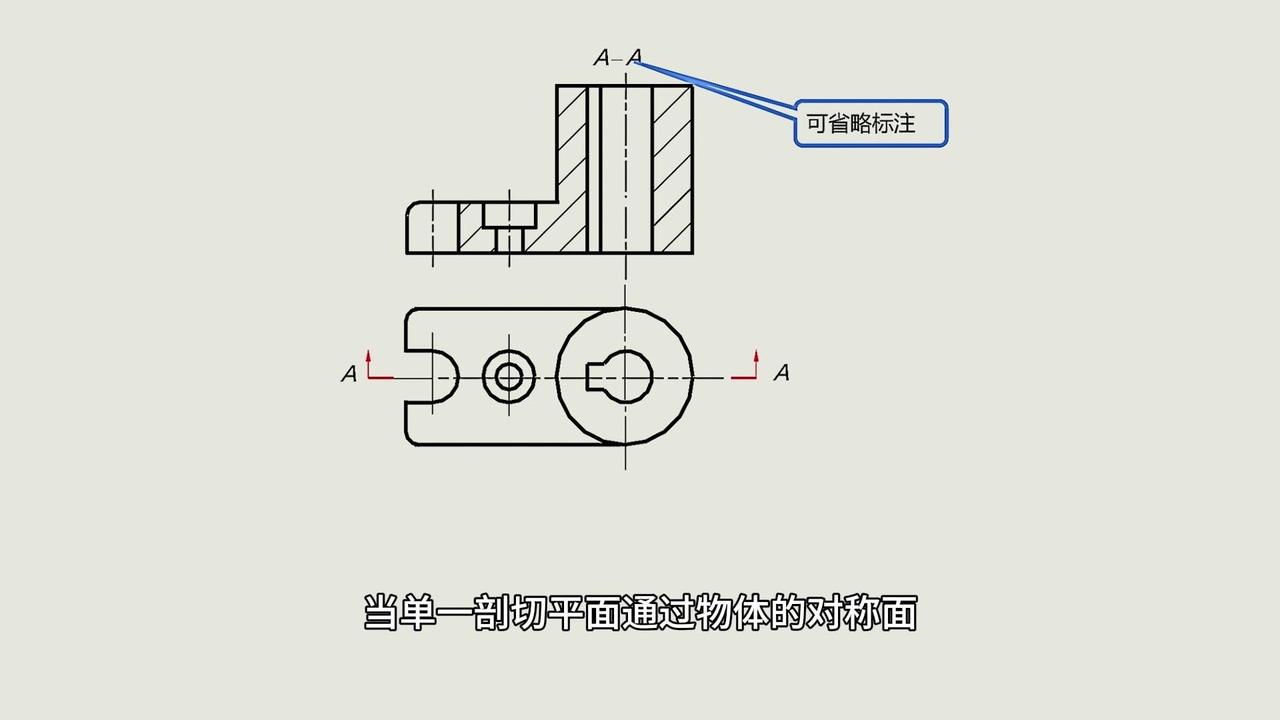

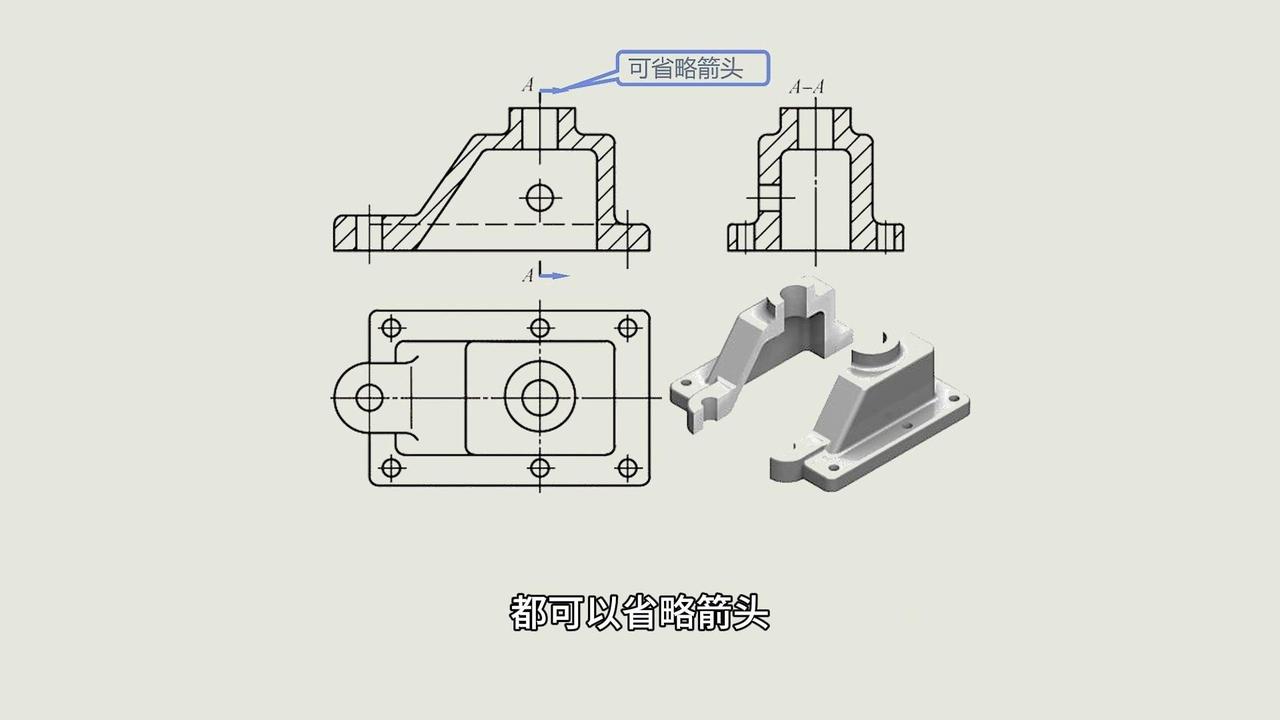

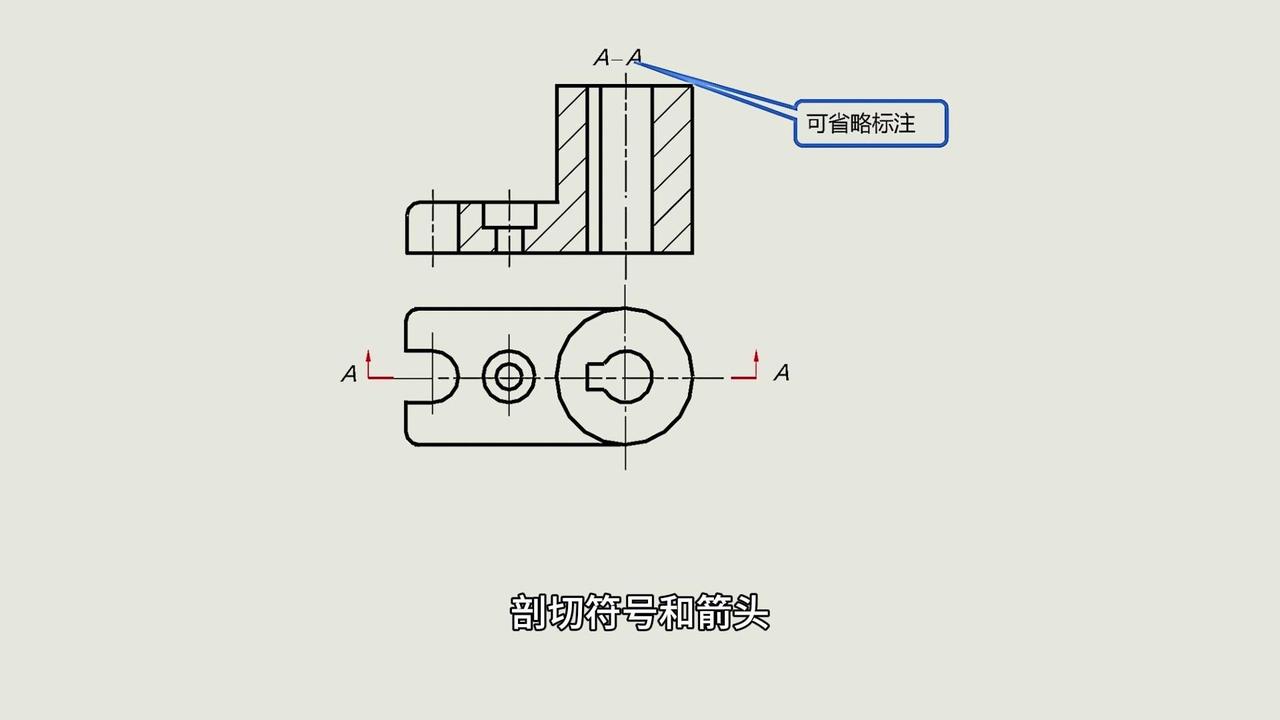

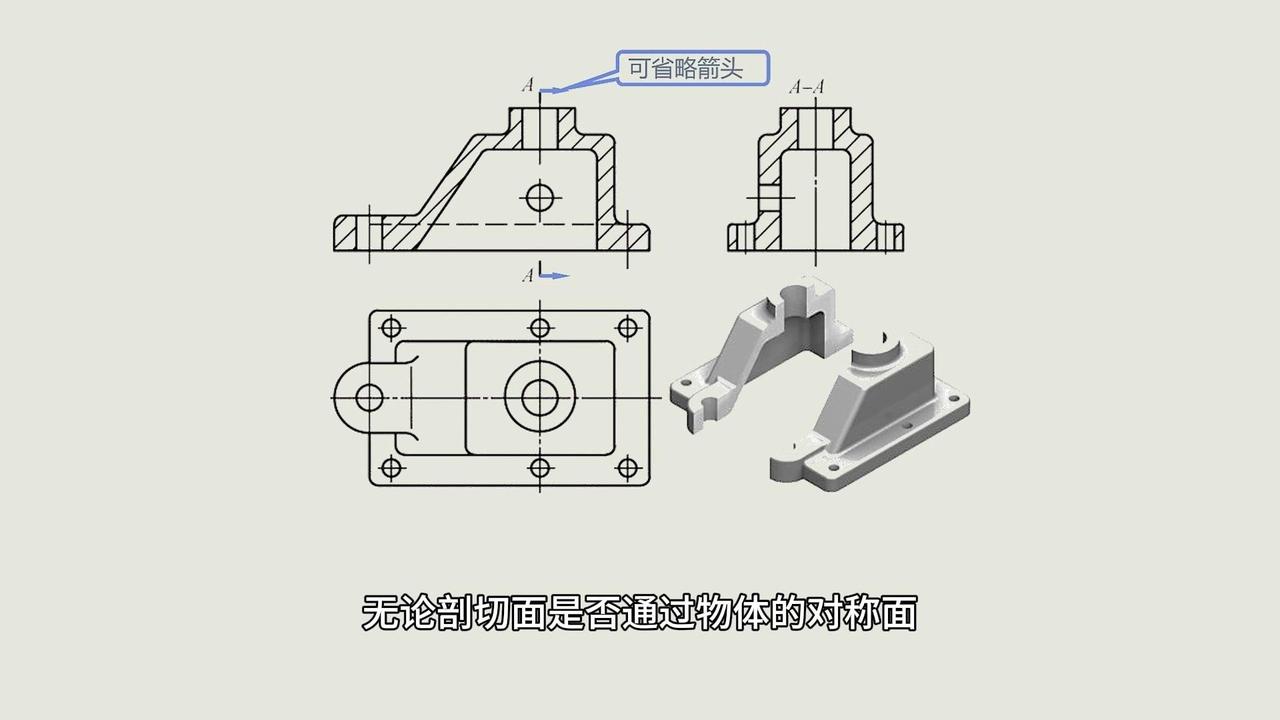

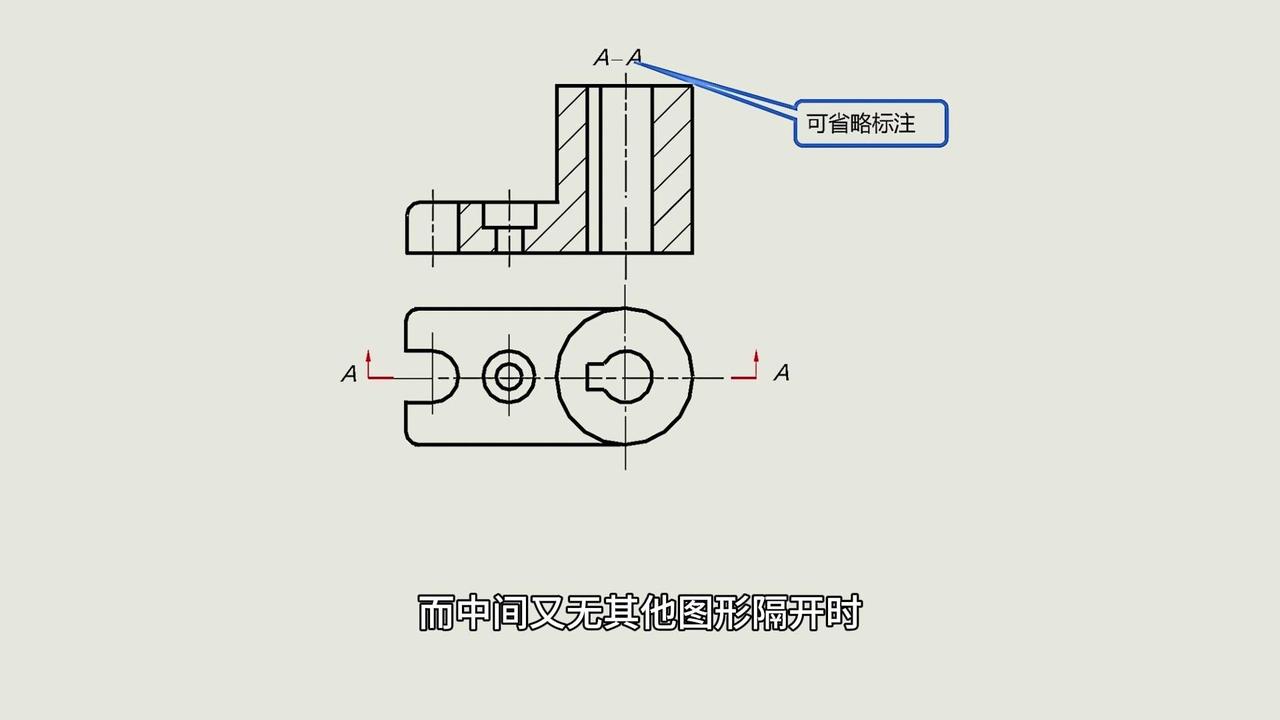

不过有两种情况可以省略标注：当单一剖切平面通过物体对称面，且剖视图按投影关系配置、中间无其他图形隔开时，可以省略名称、剖切符号和箭头；当剖视图按投影关系配置、中间无其他图形隔开时，无论剖切面是否通过对称面，都可以省略箭头。
