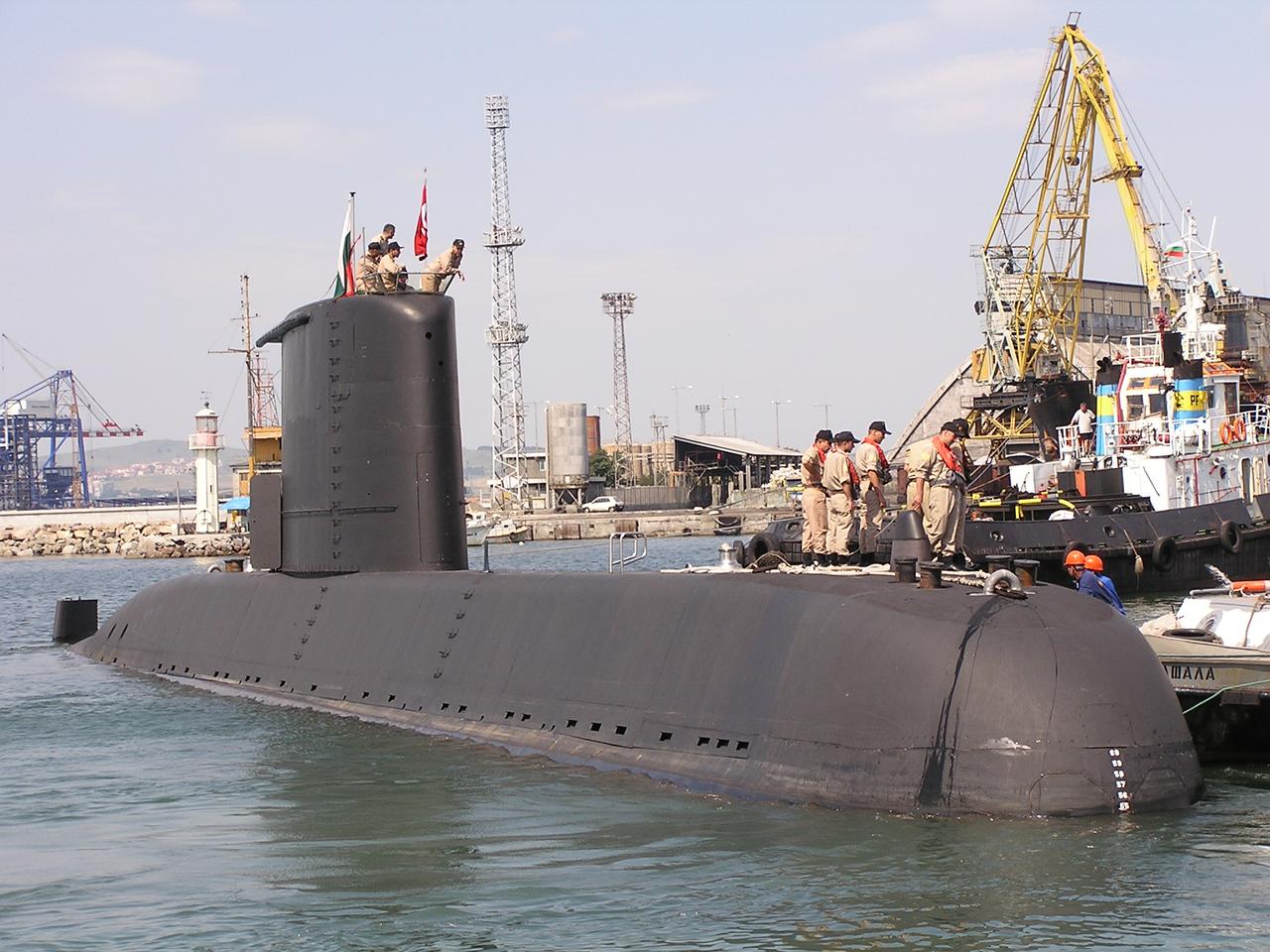

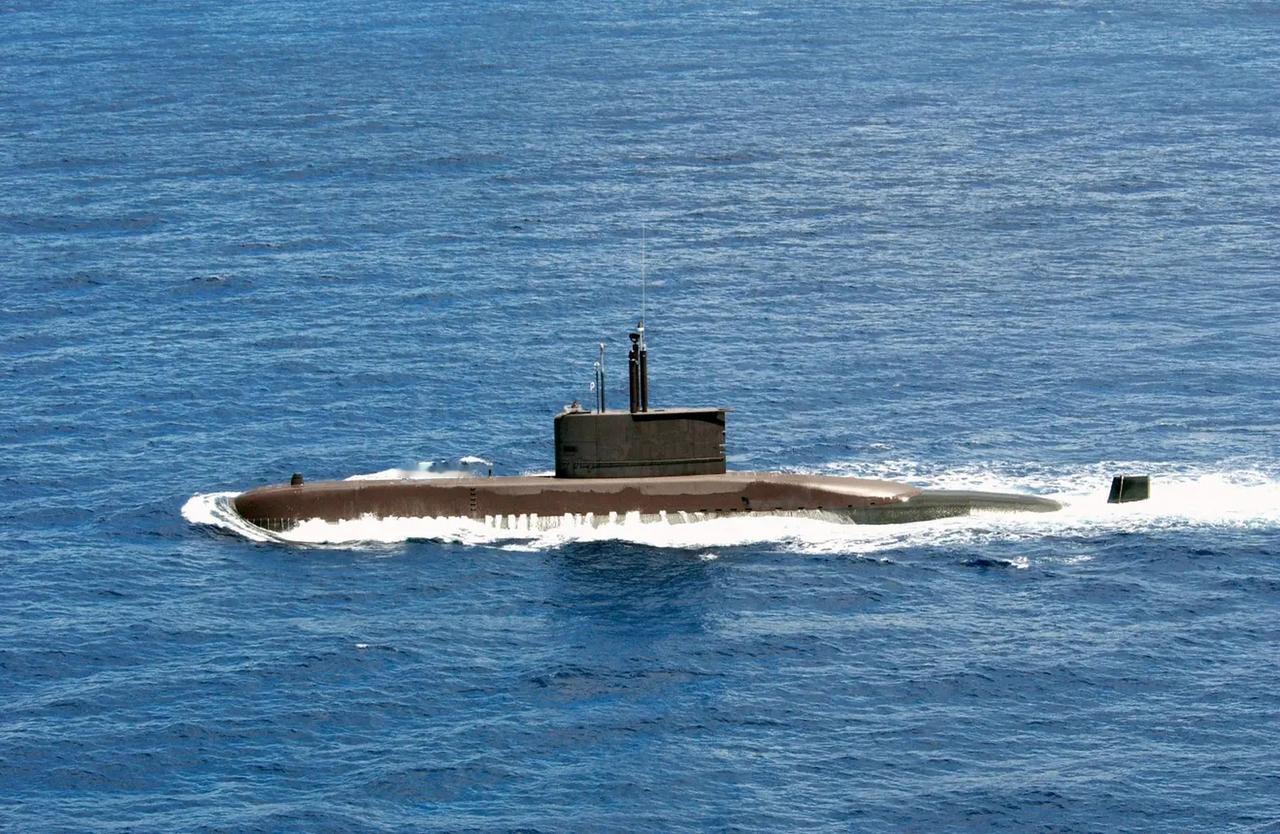

德国209型潜艇
1. 基本概况
* 级别：209型
* 设计定位：出口型常规动力攻击潜艇。核心任务是反舰、反潜、布雷、情报收集和沿海防御。
* 历史意义：作为德国潜艇工业在二战后“复活”并重返世界市场的开山之作和绝对王牌。它以其可靠的设计、模块化的构型、出色的性价比和强大的定制能力，满足了众多中等海军国家对现代化潜艇的核心需求，深刻影响了全球水下力量格局。
2.性能参数（以主流1400/1500型为例）
项目 参数
水上排水量 1,000–1,285吨
水下排水量 1,285–1,850吨
艇长 56–64.4米
艇宽 6.2–6.5米
吃水 5.5米
动力系统：柴电推进，4台柴油机，1台电动机，单轴
水上航速 11节‌
水下最大航速 21.5–22节‌
续航力‌：
水面（10节）：‌8000–11,000海里‌
水下（经济航速）：‌350–400海里‌
最大潜深 200–280米
艇员编制 31–40人
自持力‌ 50天
3. 核心设计与技术特点
* 艇体设计
* ‌单壳体结构‌：非耐压壳体仅覆盖艏艉，主压载水舱分两侧布置，保留约‌10%储备浮力‌。
* ‌模块化与可扩展性‌：设计预留改装空间，便于升级武器、电子设备或加装AIP。
* ‌自动化程度高‌：实现机舱无人化管理，艇员编制仅‌31–40人‌。
* 动力系统‌
* 采用‌柴电推进‌，标配4台MTU MB12V493AZ80型低磁柴油机（单机功率441–551.3千瓦）。
* 主推进电机为1台西门子双电枢低速电动机，额定功率‌3.675兆瓦（5000马力）‌，最高转速200转/分。
* 蓄电池组为4组管状铅酸电池（每组120–132块，每块重390千克，总重187–206吨），支持快速充电与高抗冲击性。
* 隐身与降噪技术‌
* 采用‌大型5叶低速螺旋桨‌、设备双层弹性减振基座、全艇噪音封闭管理，航行噪音降至‌127–135分贝‌。
* 艇体使用‌HY-80高强度钢‌，最大下潜深度‌250–280米。
4. 主要型号与技术演进
* 主要型号‌
* 209型潜艇按排水量和任务需求分为五个主要型号，艇体结构基本一致，但在尺寸、设备和武器配置上有所差异：
* ‌1100型‌：水面排水量约1100吨，为初始出口型号，首购国为希腊。
* ‌1200型‌：水面排水量约1200-1285吨，用于土耳其、韩国（“张保皋”级）、希腊等。
* ‌1300型‌：水面排水量约1285–1390吨，代表为印度尼西亚“卡克拉”级。
* ‌1400型‌：水面排水量约1440–1485吨，广泛装备于巴西（“图皮”级）、南非、埃及等。
* ‌1500型‌：水面排水量约1850吨，为最大型号，专供印度海军，称“西舒玛”级。‌‌
* ‌技术演进‌
* ‌动力系统‌
* 初期采用‌MTU MB12V493AZ80型柴油机‌+ ‌西门子双电枢主电机‌+ ‌铅酸蓄电池组‌。
* 后期部分国家（如希腊）尝试加装‌燃料电池AIP系统‌，通过加装6.5米舱段将水下自持时间从7–14天延长至‌21天‌。‌‌
* ‌武器系统‌
* 标配‌8具533毫米鱼雷发射管‌，可发射‌SST-4/SUT鱼雷‌，射程达28海里（23节）。
* 多国换装‌MK-24“虎鱼”‌（英）、‌A184‌（意）、‌MK-37‌（美）等鱼雷，部分型号（如希腊、巴西）可发射‌AGM-84“鱼叉”反舰导弹‌。‌‌
* ‌电子与作战系统‌
* 普遍采用‌MSI-90U火控系统‌（德/挪联合开发），可同时跟踪12个目标、指挥8枚鱼雷。
* 巴西使用‌KAFS系统‌（英制），可分析35个目标；韩国配备‌ISUS83 TFCS‌；土耳其加装‌11号数据链‌。
* 声呐从早期‌CSU-3‌升级至‌CSU-83‌（含拖曳阵），部分型号集成‌DUUX-5‌（法）或‌RESM‌（印尼）。‌‌
* 雷达配置：CSF“卡里普索”-Ⅱ/Ⅲ型I波段水面搜索雷达、CSF DR4000对空警戒雷达。‌‌
5. 建造与出口
* 建造数量: 该型潜艇专为出口设计（德国未装备），建造总数为71艘。其中德国霍瓦兹造船厂在本土直接建造了约14艘209型潜艇‌。这些主要是为希腊、土耳其、韩国等初始订单生产的首艇或前几艘。
*技术转让与本地生产‌ ‌: 其余约57艘由购买国在德国技术转让下自行建造‌，包括土耳其（11艘）、巴西（4艘图皮级+1艘蒂库娜级）、韩国（9艘）、印度（2艘）等。‌‌
* 出口国家数量‌：该型潜艇已出口至‌13至15个国家‌，包括希腊、土耳其、韩国、印度、巴西、南非、埃及、秘鲁、哥伦比亚、委内瑞拉、厄瓜多尔、印尼、智利等。
* 现状: 首艇于‌1971年服役‌，截至目前，仍有多个国家（如埃及、希腊、秘鲁、印度、印尼等）在使用209型潜艇。
