最近国内半导体圈爆出重磅进展，头部企业推出逻辑折叠技术，试图用超摩尔定律代替摩尔定律，目标五年内实现 1.4nm 芯片的等效性能。这事到底靠不靠谱？今天就用大白话讲清楚行业里的门道。

摩尔定律走到头，行业被迫换赛道

过去几十年，半导体行业的核心逻辑就是摩尔定律：每 18 个月晶体管密度翻一番，单位面积塞更多芯片，性能更强、功耗更低、成本还摊薄。电脑、手机、云计算、人工智能全跟着这条逻辑跑了几十年。

但现在晶体管缩到几纳米级别，再往下就碰到原子尺度的墙：漏电、量子隧穿、互联延迟、散热问题全冒出来。造先进晶圆厂的投资已经超过 200 亿美元，极紫外光光刻和多重曝光工艺越来越复杂，光靠缩小晶体管尺寸的回报已经越来越少。

业内早就开始转向 Chiplet 芯粒封装、异构集成、先进封装，这也给逻辑折叠创造了条件。

逻辑折叠不是简单堆芯片，是平层改跃层

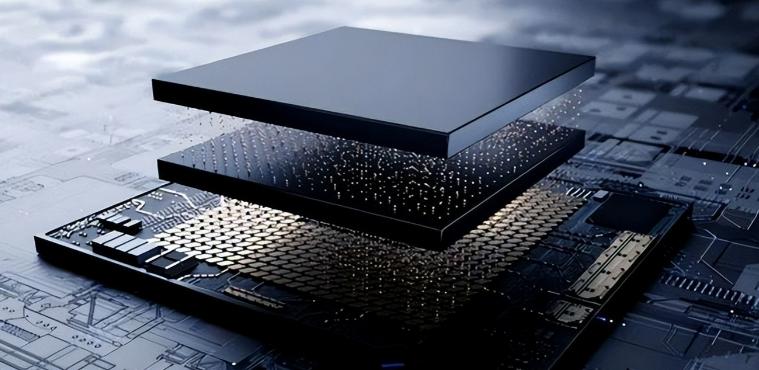

有人说这不就是 3D 封装？其实不一样。3D 封装是把做好的成品芯片摞在一起，逻辑折叠则是在设计阶段，就把单颗芯片内部的电路从二维平面改成三维垂直结构，不光解决芯片间的连接问题，还要把一整张芯片内部重新排布。

逻辑折叠不是造出 1.4nm 芯片，而是通过架构优化达到等效性能，不用最先进制程，也能提升晶体管密度、降低 RC 延迟、改善能效。这还分两种形式：空间折叠就是平层改跃层，时序折叠则是通过资源调配优化使用顺序，像餐馆用同一个厨房兼顾早餐、正餐和夜宵的订单。

破局关键不在制程，在三个核心短板

这次公开的关键数据显示，晶体管密度从 155 提升到 238，提升幅度超 50%。要实现这个效果，三大技术都得补齐短板：

散热是绕不开的第一道坎。3D 堆叠芯片的热流密度能到 500 到 1000 瓦每平方厘米，比平面芯片高十几倍，以前的散热方案根本不够。现在能用石墨烯复合材料、液态金属热界面材料，甚至微通道液冷，但这些技术大多掌握在日德企业手里，价格高还可能被卡脖子。

同时混合键合和垂直互联的可靠性也很关键，多层堆叠后任何一个连接出问题，整个芯片都报废。

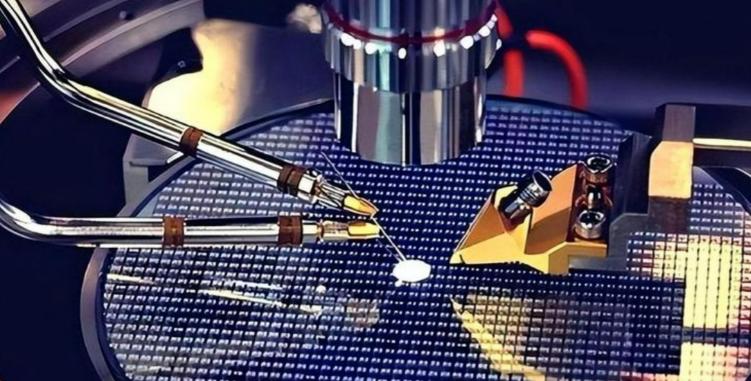

还有良率和成本控制也要跟上，多层叠加后任何一层出问题都会影响整体成品率。

国产 EDA 工具是破局的隐形核心

现在国际 EDA 软件已经能做 2.5D、3D 封装和多芯片协同设计，但逻辑折叠需要更深一层的三维逻辑优化，不是现有工具改改就能用的。国产 EDA 在这里的突破，很可能成为半导体突围的关键节点。

逻辑折叠不是什么魔法，是在现有技术前沿基础上的突破重组。台积电、三星也在做 3D 封装和 Chiplet，但他们有先进制程，而我们受限的时候，就得更早更激进地做系统级优化。这次的技术发布不是手机发布会的营销话术，是国际会议上公开的技术报告，时间点和新一代麒麟芯片接近，既是技术路线公开，也带一点营销意义。

到 2031 年实现 1.4nm 等效性能，还需要突破很多工程难点：EDA 工具链成熟、混合键合垂直互联可靠、散热达标、良率提升、成本可控。但这条路确实给了我们一条现实的突围路径，在先进制程受限的情况下，通过架构、EDA、封装、系统设计把性能差距追回来。

后摩尔时代，晶体管不能无限缩小，不管有没有制裁，半导体行业都得换赛道。逻辑折叠不是唯一的办法，但却是我们当下能抓住的核心抓手。未来台积电、三星会不会也走上这条路？还是会变成下一个尼康？现在还不好说，但至少我们已经找到了一条能走的路。
