不止光刻机，十二类半导体核心材料才是真正卡脖子关键

市场目光大多聚焦光刻机设备，却容易忽略芯片制造链条里更难突破的各类核心材料。从底层衬底到制程耗材、封装载体，十二类关键材料长期高度依赖海外，叠加AI算力扩产持续放大需求，供需缺口与国产替代空间同步打开，细分赛道成长逻辑清晰。

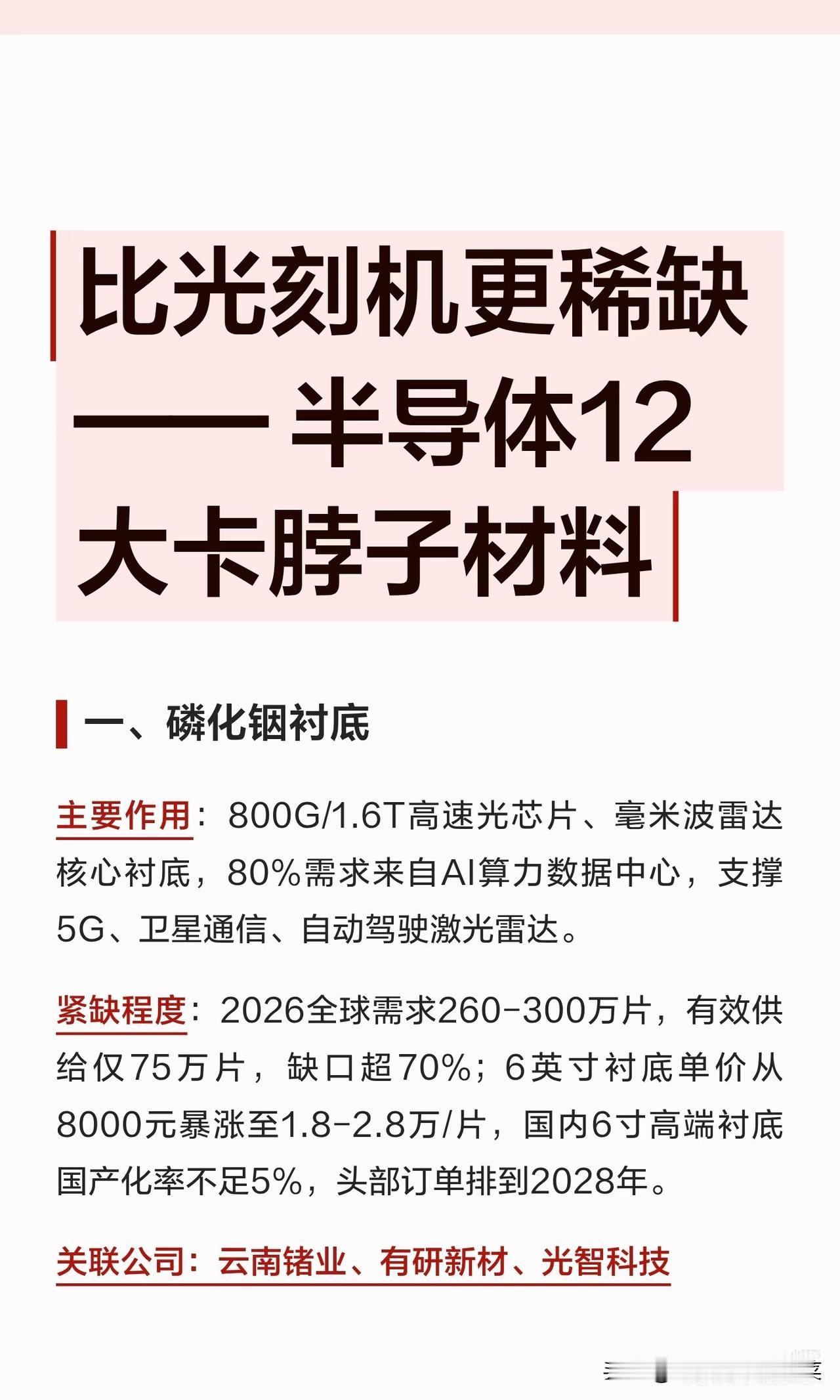

光通信与射频赛道的磷化铟衬底紧缺程度最为突出，AI数据中心800G、1.6T高速光芯片几乎离不开这款基材，2026年全球需求逼近300万片，有效供给仅75万片，供需缺口超七成，六英寸高端产品单价近乎翻三倍，国内高端产品国产化率不足5%，头部企业订单已排至2028年。

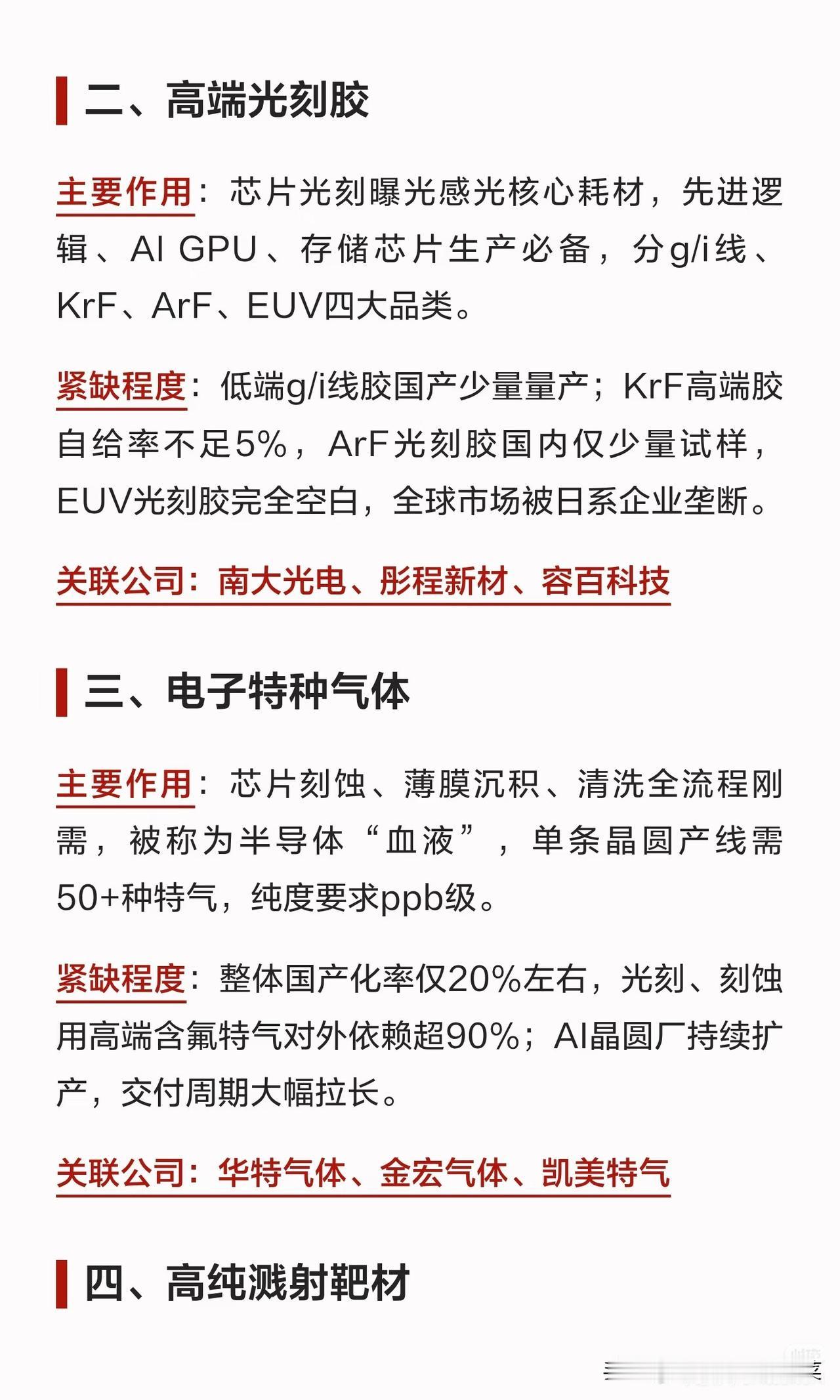

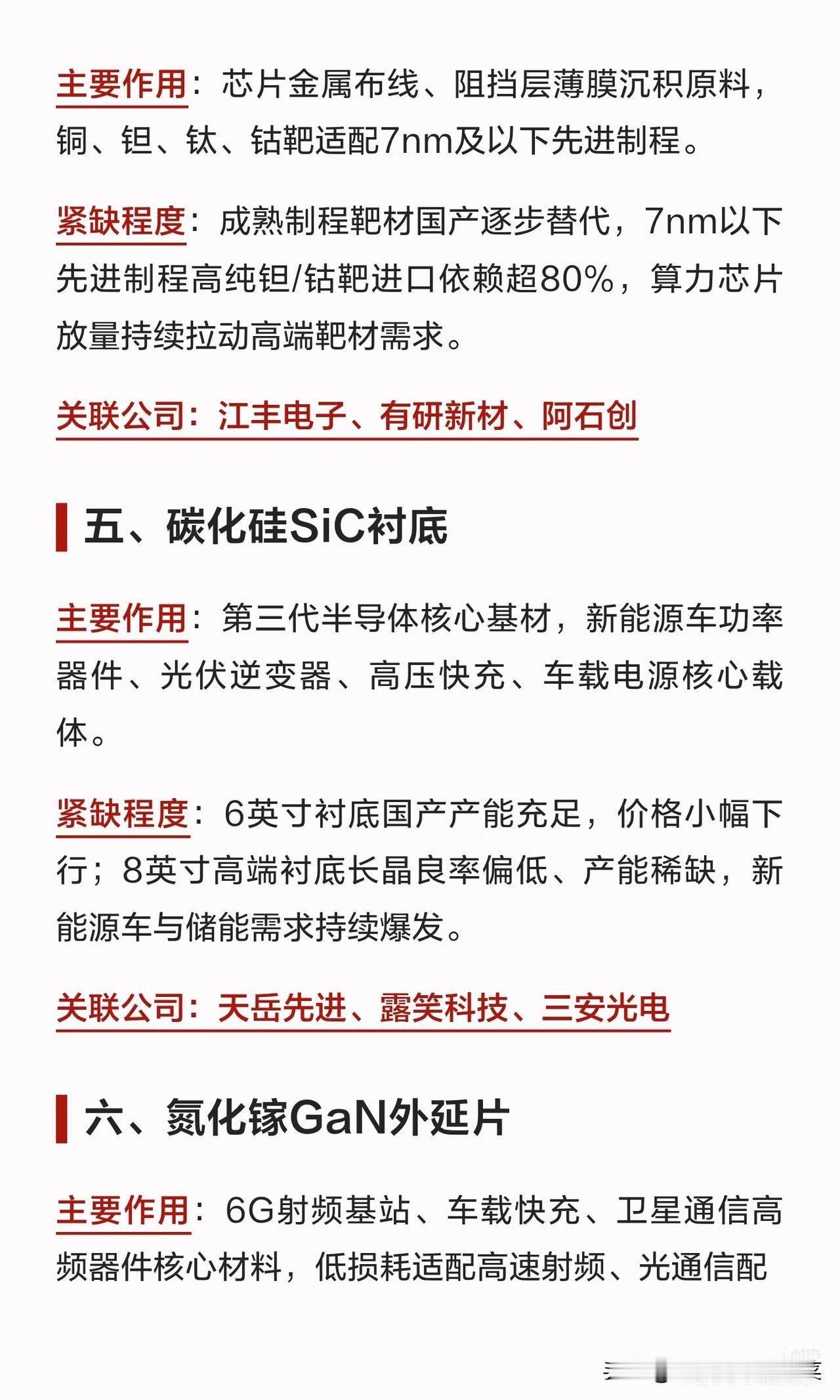

光刻环节配套耗材壁垒层层分明，高端光刻胶被日系企业垄断，先进制程KrF胶自给率不足5%，ArF胶仅小批量试样；电子特气被称作芯片制造的“血液”，整条产线需要五十余种特种气体，高端含氟气体对外依赖超九成。高纯溅射靶材、CMP抛光液、湿电子化学品构成晶圆制造核心耗材，成熟制程国产逐步落地，但适配7nm以下工艺的高端配方、超高纯试剂依旧牢牢掌握在海外巨头手中，AI大尺寸芯片量产进一步抬升耗材消耗。

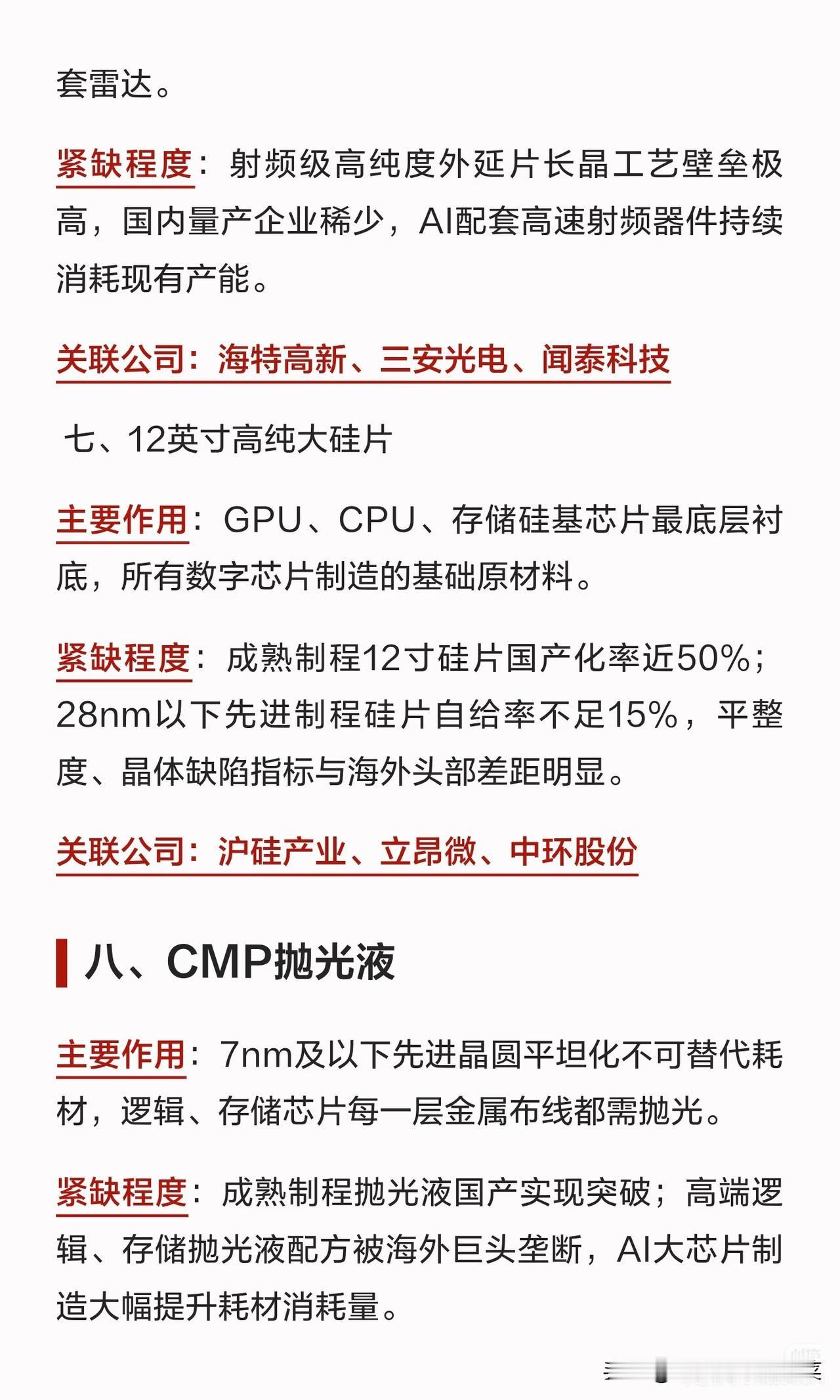

硅基与第三代半导体衬底划分两条成长主线，十二英寸大硅片是数字芯片底层根基，先进制程产品自给率不足15%；碳化硅、氮化镓适配新能源车、6G射频市场，八英寸碳化硅衬底受长晶良率制约产能紧张，射频级氮化镓外延片量产企业稀缺，下游快充、卫星通信需求持续释放增量。

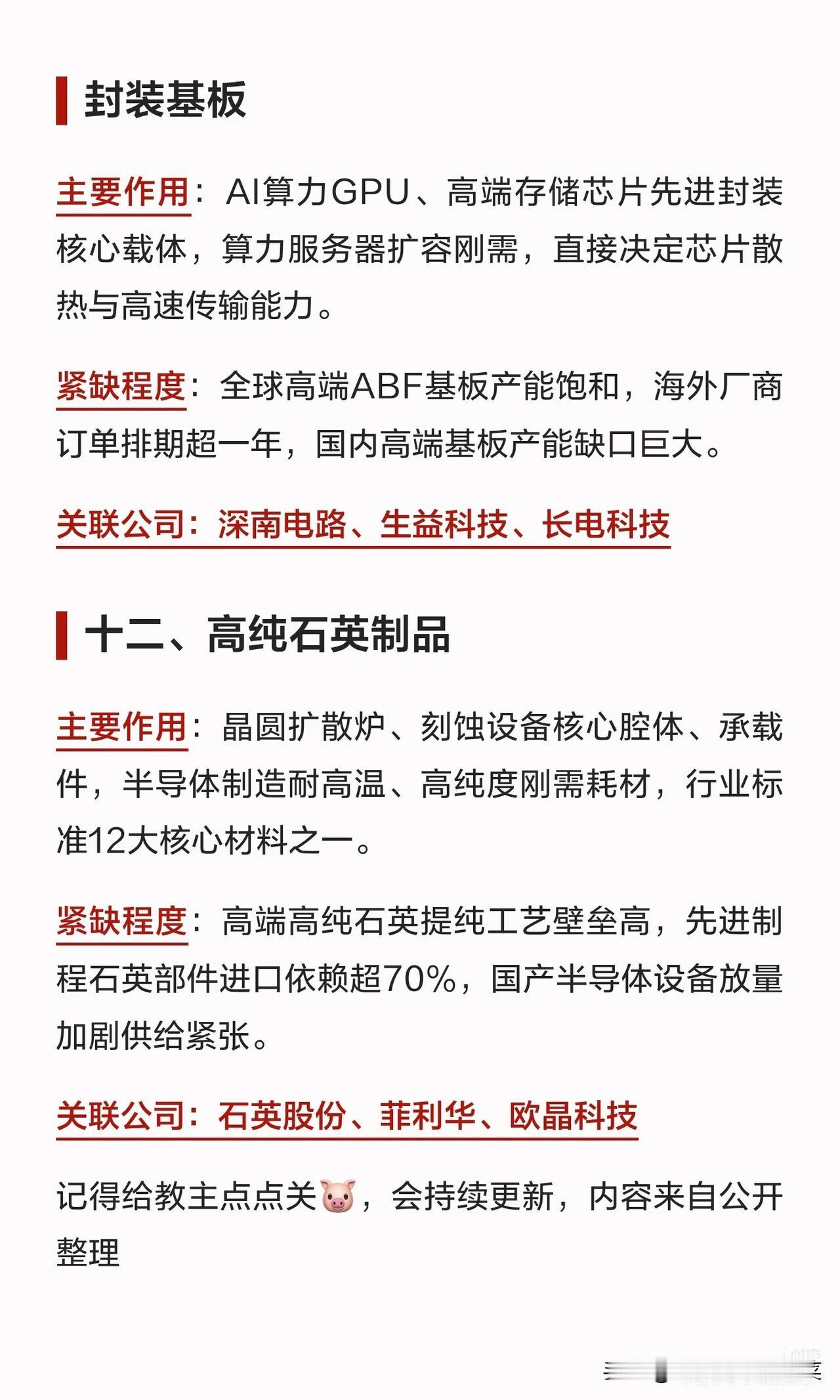

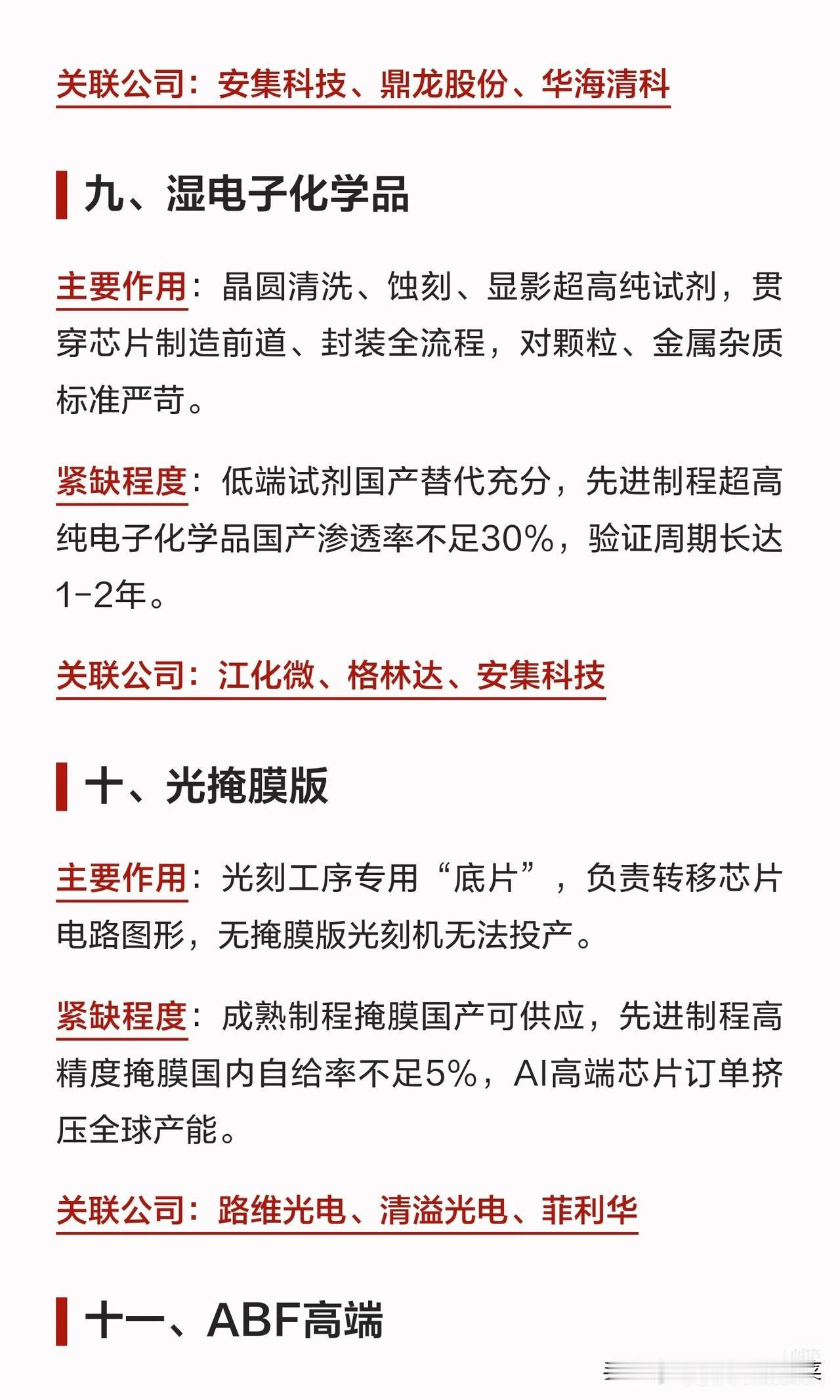

光刻工序离不开高精度光掩膜版，先进制程产品国内自给率不足5%；高端ABF封装基板是AI算力GPU封装刚需，全球产能全线饱和，海外厂商订单排期拉长至一年以上。高纯石英制品作为扩散、刻蚀设备耐高温核心部件，先进制程部件进口依赖度超七成，伴随国内半导体设备放量，供给紧张局面进一步加剧。
整体来看，成熟制程材料国产替代稳步推进，但适配AI先进算力芯片的高端材料普遍存在技术壁垒高、验证周期长、供给紧缺三大痛点。算力产业持续扩容不断放大材料需求，国产企业持续突破工艺瓶颈，整条材料赛道长期具备充足成长空间，是半导体自主化进程里核心布局方向。


风险提示：本文仅基于公开行业信息整理，不构成任何投资建议。
